อุปกรณ์กันระเบิด EYS / EYK / EYD / EYL Series
(Explosion Proof Fittings | Sealing Fittings , EYS / EYK / EYD / EYL Series)
ตามมาตรฐานของอเมริกา (National Electrical Code :NEC ) การติดตั้งอุปกรณ์ไฟฟ้าและการเดินท่อร้อยสายไฟในพื้นที่อันตราย กำหนดให้การเดินท่อร้อยสายไฟในพื้นที่อันตรายประเภทที่ 1 อุปกรณ์ไฟฟ้าจะต้องเป็นชนิดทนการระเบิด และสามารถป้องกันการเกิดประกายไฟได้ และการเดินท่อร้อยสายไฟจากพื้นที่ไม่อันตรายหรือพื้นที่อันตรายประเภทที่ 1 แบบที่ 2 เข้าสู่พื้นที่อันตรายประเภทที่ 1 แบบที่ 1 ต้องมีการใส่ Sealing Fitting และใส่สาร Compound ในระบบท่อร้อยสายไฟและสายเคเบิลเพื่อป้องกันการผ่านของก๊าซ ไอระเหยของสารเคมีและเปลวไฟจากส่วนใดส่วนหนึ่งไปยังส่วนอื่นผ่านทางท่อร้อยสายไฟ
อุปกรณ์กันระเบิด Sealing Fittings , EYS / EYK / EYD / EYL Series
ของ SL มีมาตรฐาน ATEX IECEX รองรับ และยังได้การรับรองอุปกรณ์ไฟฟ้าในบริเวณอันตรายจากกรมธุรกิจพลังงานอีกด้วย
ลักษณะการใช้งาน Sealing Fittings , EYS / EYK / EYD / EYL Series (Applications)
Sealing Fittings หรือ อุปกรณ์กันไฟย้อนกลับ จะใช้ในระบบการเดินท่อร้อยสายไฟ และสายเคเบิลในพื้นที่อันตราย เพื่อป้องกันการผ่านของก๊าซ ไอระเหย หรือเปลวไฟจากส่วนหนึ่งของการติดตั้งไฟฟ้าไปยังอีกส่วนหนึ่งผ่านทางท่อ
 |

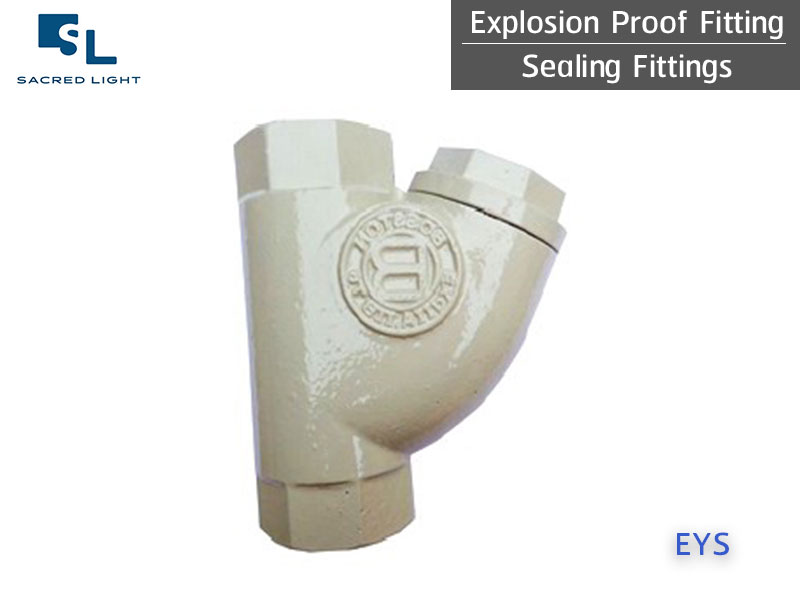

Type EYS สำหรับการปิดผนึกในตำแหน่งแนวตั้ง |
|

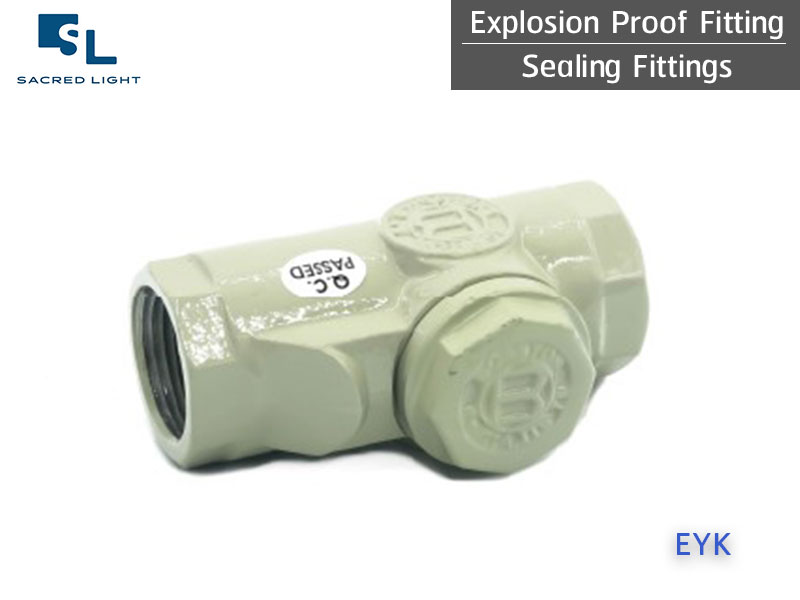

Type EYK สำหรับการปิดผนึกในตำแหน่งแนวนอน |
 |
 |

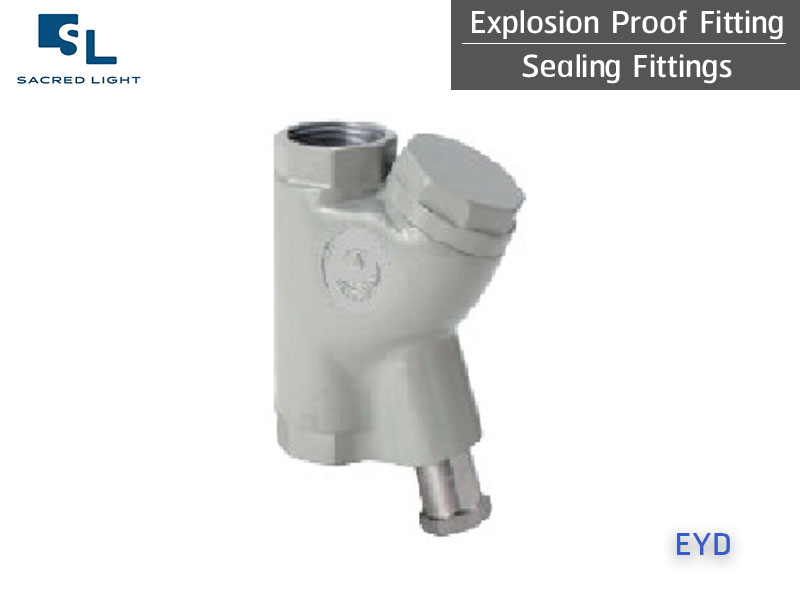

Type EYD สำหรับการปิดผนึกในตำแหน่งแนวตั้ง และมีเส้นทางระบายน้ำ |
|

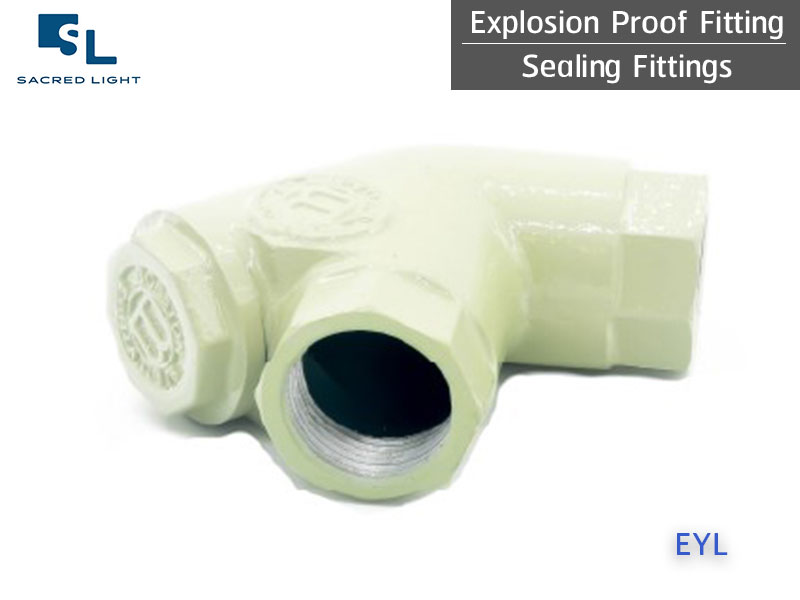

Type EYL สำหรับการปิดผนึกในตำแหน่งท่อร้อยสายไฟแบบมุม |
|
ข้อมูลจำเพาะของ Sealing Fittings , EYS / EYK / EYL / EYD Series (Product Specifications )
| Series | EYS | EYK | EYD | EYL |
|---|---|---|---|---|
| Body and cover | Marine grade copper-free aluminum alloy with epoxy-polyester powder coated , RAL7032(GREY) | |||
| Lid screws | Stainless steel | |||
| Explosion Protection | Ex d IIB T6 | |||
| Conformimg to | Standards IEC 60079-0/1 or UL 60079-1 | |||
| Marking for test | Ex II2G | |||
| Degree of Protection | IP54 acc. To IEC 60529 | |||
| Ambient Temp. (Ta) | -20 °C to+ 40 °C | |||
| Protection class for UL. | Class I, Division 1or 2 Group. C,D / Class II, Division 1 or 2 Groups. E,F,G / Class III | |||
| Protection class for IEC | Zone1 and Zone 2 | |||
| Conduit hub | 1/2" - 4" NPT. | |||

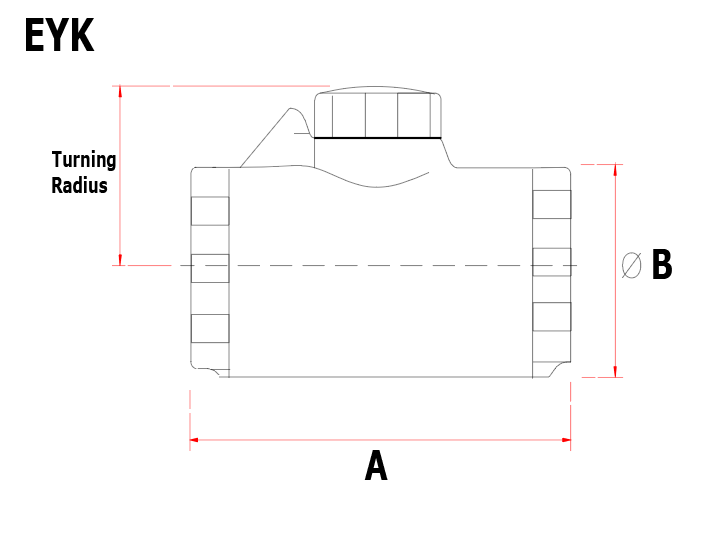

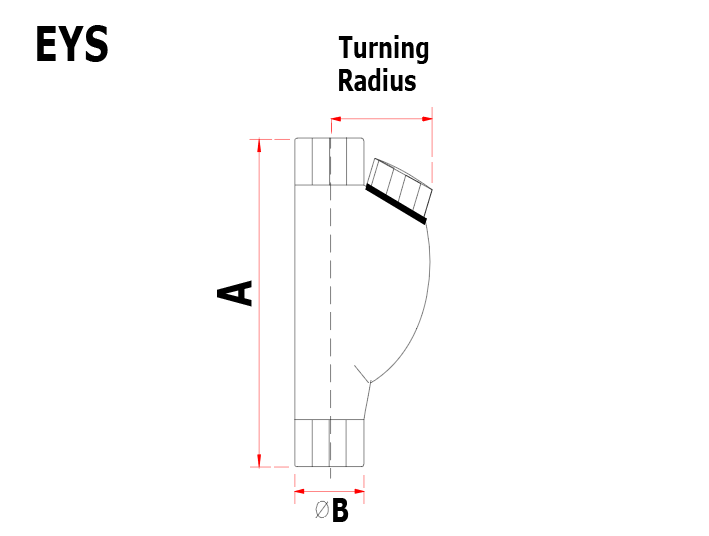

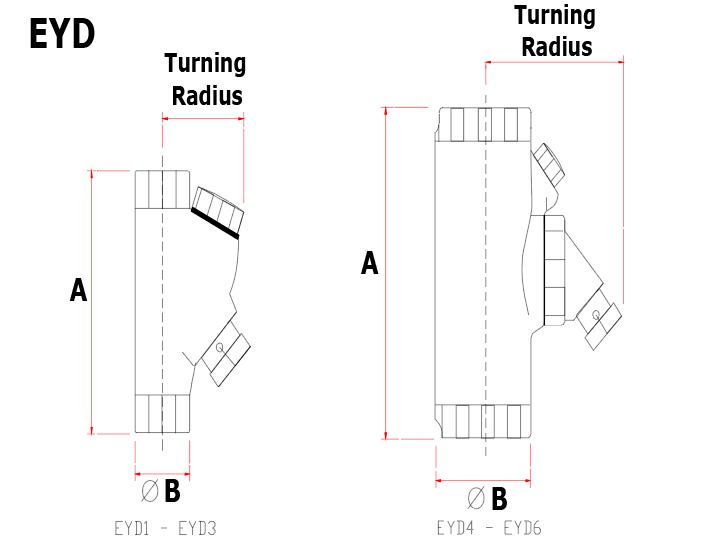

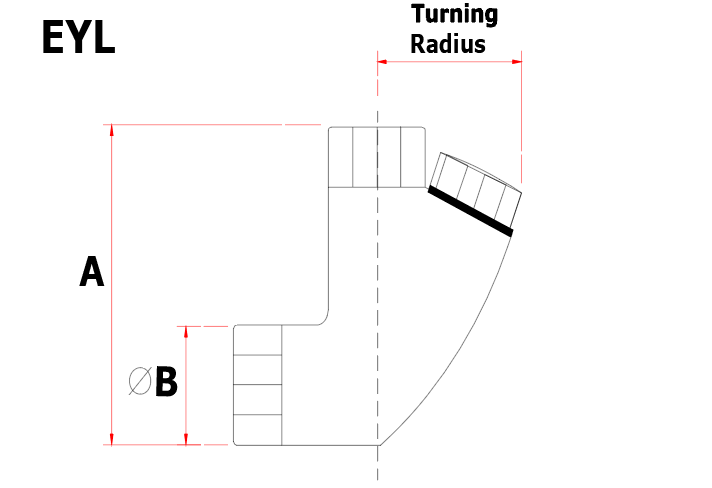

ขนาดของสินค้า Sealing Fittings , EYS / EYK / EYL / EYD Series (Dimension)
 |
 |
 |
 |
| Conduit Size NPT. ( inch ) |
Cat., No. | Dimension in mm. | ||
| A | B | Turning Radius # | ||
| 1/2" | EY 1 | 76 | 31 | 49 |
| 3/4" | EY 2 | 86 | 39 | 57 |
| 1" | EY 3 | 97 | 43 | 68 |
| 1.1/4" | EY 4 | 124 | 54 | 82 |
| 1.1/2" | EY 5 | 136 | 62 | 97 |
| 2" | EY 6 | 162 | 76 | 119 |
| 2.1/2" | EY 7 | 217 | 107 | 155 |
| 3" | EY 8 | 217 | 107 | 155 |
| 3.1/2" | EY 9 | 253 | 128 | 193 |
| 4" | EY 10 | 253 | 136 | 189 |
| 1/2" | EYL 1 | 71 | 32 | 49 |
| 3/4" | EYL 2 | 93 | 38 | 56 |
| 1" | EYL 3 | 96 | 44 | 68 |
| 1.1/4" | EYL 4 | 110 | 59 | 85 |
| 1/2" | EYK 1 | 81 | 32 | 33 |
| 3/4" | EYK 2 | 93 | 38 | 36 |
| 1" | EYK 3 | 103 | 44 | 40 |
| 1.1/4" | EYK 4 | 121 | 60 | 55 |
| 1.1/2" | EYK 5 | 150 | 63 | 53 |
| 2" | EYK 6 | 176 | 76 | 68 |
| 2.1/2" | EYK 7 | 223 | 109 | 109 |
| 3" | EYK 8 | 223 | 109 | 109 |
| 3.1/2" | EYK 9 | 303 | 36 | 123 |
| 4" | EYK 10 | 303 | 36 | 123 |
| 1/2" | EYD 1 | 81 | 32 | 54 |
| 3/4" | EYD 2 | 93 | 38 | 57 |
| 1" | EYD 3 | 103 | 44 | 62 |
| 1.1/4" | EYD 4 | 121 | 60 | 88 |
| 1.1/2" | EYD 5 | 136 | 63 | 91 |
| 2" | EYD 6 | 150 | 76 | 101 |
