อุปกรณ์กันระเบิด ประเภท ข้อต่อกันระเบิด(แบบกลม) ERB
(Explosion Proof Fittings | Conduit Outlet Bodies ERB Round Box)
ตามมาตรฐานของอเมริกา (National Electrical Code :NEC ) การติดตั้งอุปกรณ์ไฟฟ้าและการเดินท่อร้อยสายไฟในพื้นที่อันตราย กำหนดให้การเดินท่อร้อยสายไฟในพื้นที่อันตรายประเภทที่ 1 อุปกรณ์ไฟฟ้าจะต้องเป็นชนิดทนการระเบิด และสามารถป้องกันการเกิดประกายไฟได้ และการเดินท่อร้อยสายไฟจากพื้นที่ไม่อันตรายหรือพื้นที่อันตรายประเภทที่ 1 แบบที่ 2 เข้าสู่พื้นที่อันตรายประเภทที่ 1 แบบที่ 1 ต้องมีการใส่ Sealing Fitting และใส่สาร Compound ในระบบท่อร้อยสายไฟและสายเคเบิลเพื่อป้องกันการผ่านของก๊าซ ไอระเหยของสารเคมีและเปลวไฟจากส่วนใดส่วนหนึ่งไปยังส่วนอื่นผ่านทางท่อร้อยสายไฟ
อุปกรณ์กันระเบิด ประเภท ข้อต่อกันระเบิด(แบบกลม) ERB
ของ SL มีมาตรฐาน ATEX IECEX รองรับ และยังได้การรับรองอุปกรณ์ไฟฟ้าในบริเวณอันตรายจากกรมธุรกิจพลังงานอีกด้วย
ลักษณะการใช้งานอุปกรณ์กันระเบิด ประเภท ข้อต่อกันระเบิด(แบบกลม) ERB (Applications)
Conduit Outlet Bodies ERB หรือ อุปกรณ์ข้อต่อกันระเบิด(แบบกลม) ได้รับการออกแบบสำหรับใช้ในระบบท่อร้อยสายไฟในพื้นที่อันตราย
- จัดให้มีการเข้าถึงระบบท่อเพื่อการบำรุงรักษา
- เปลี่ยนทิศทางของท่อร้อยสายไฟ
- ใช้กับท่อร้อยสายไฟโลหะชนิดหนาพิเศษ (RSC) หรือท่อร้อยสายไฟโลหะชนิดหนาปานกลาง (IMC)
 |

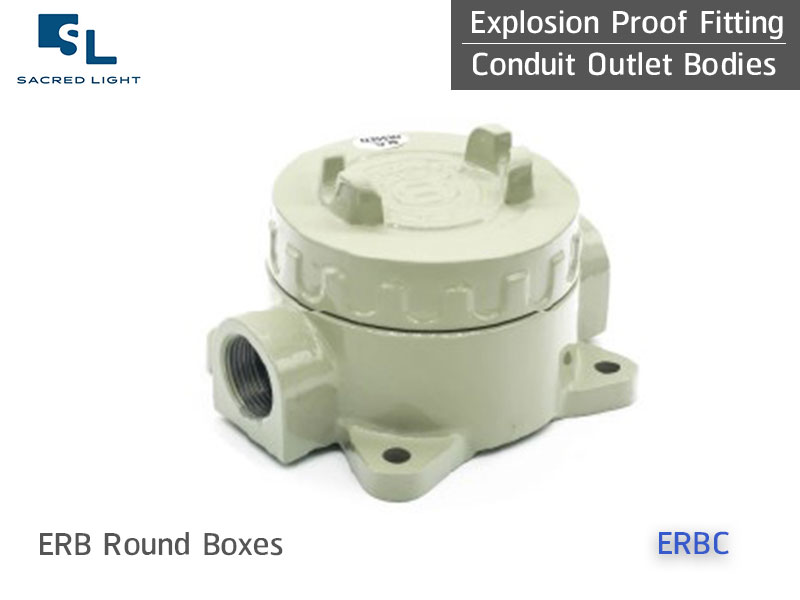

Type ERBC |
|

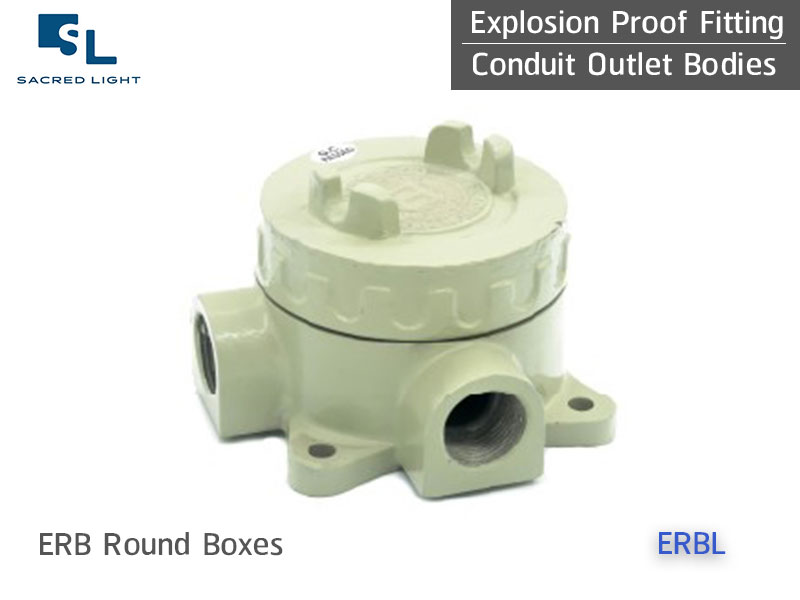

Type ERBL |
 |
 |

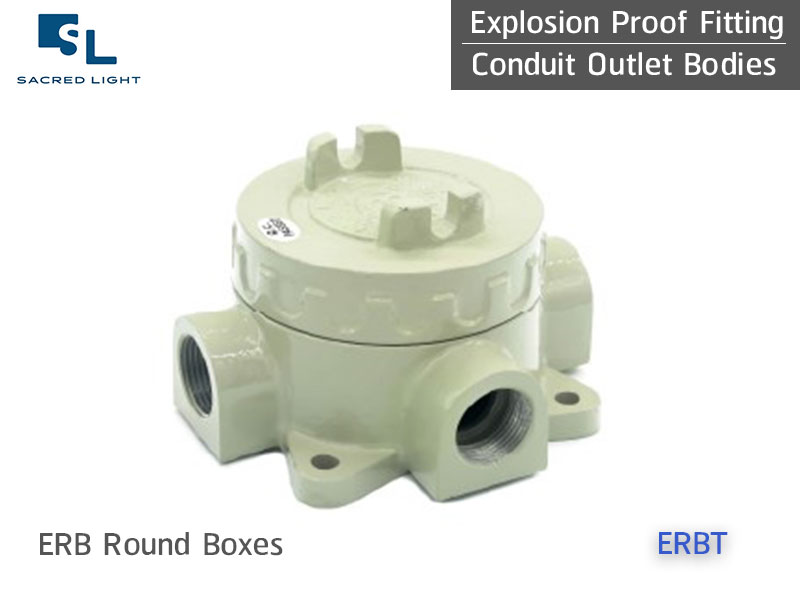

Type ERBT |
|

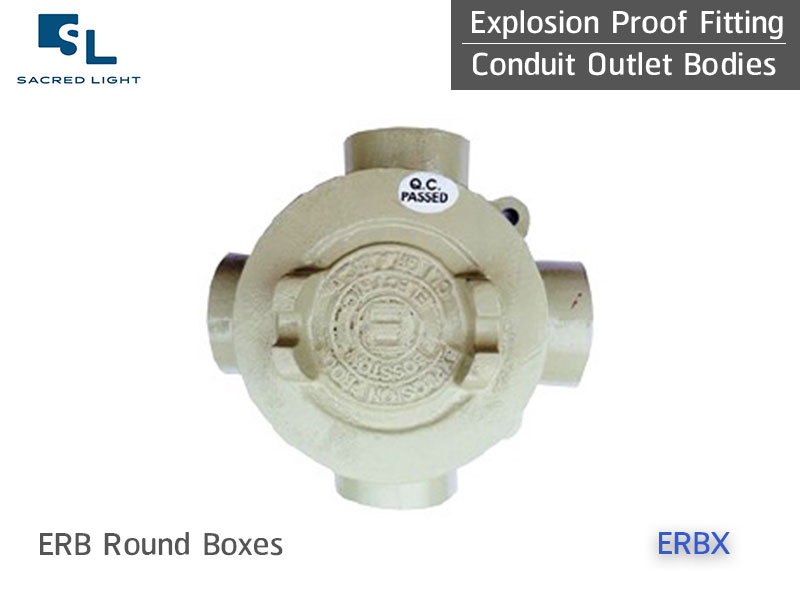

Type ISBX |
|
ข้อมูลจำเพาะของอุปกรณ์กันระเบิด ประเภท ข้อต่อกันระเบิด(แบบกลม) ERB (Product Specifications )
| Series | ERBC | ERBL | ERBT | ERBX |
|---|---|---|---|---|
| Body and cover | Marine grade copper-free aluminum alloy with epoxy-polyester powder coated , RAL7032(GREY) | |||
| Lid screws | Stainless steel | |||
| Explosion Protection | Ex d IIB T6 | |||
| Conformimg to | Standards IEC 60079-0/1 or UL 60079-1 | |||
| Marking for test | Ex II2G | |||
| Degree of Protection | IP54 acc. To IEC 60529 | |||
| Ambient Temp. (Ta) | -20 °C to+ 40 °C | |||
| Protection class for UL. |
Class I, Division 1or 2 Group. C,D / Class II, Division 1 or 2 Groups. E,F,G / Class III |
|||
| Protection class for IEC | Zone1 and Zone 2 | |||
| Conduit hub | 1/2" - 4" NPT. | |||

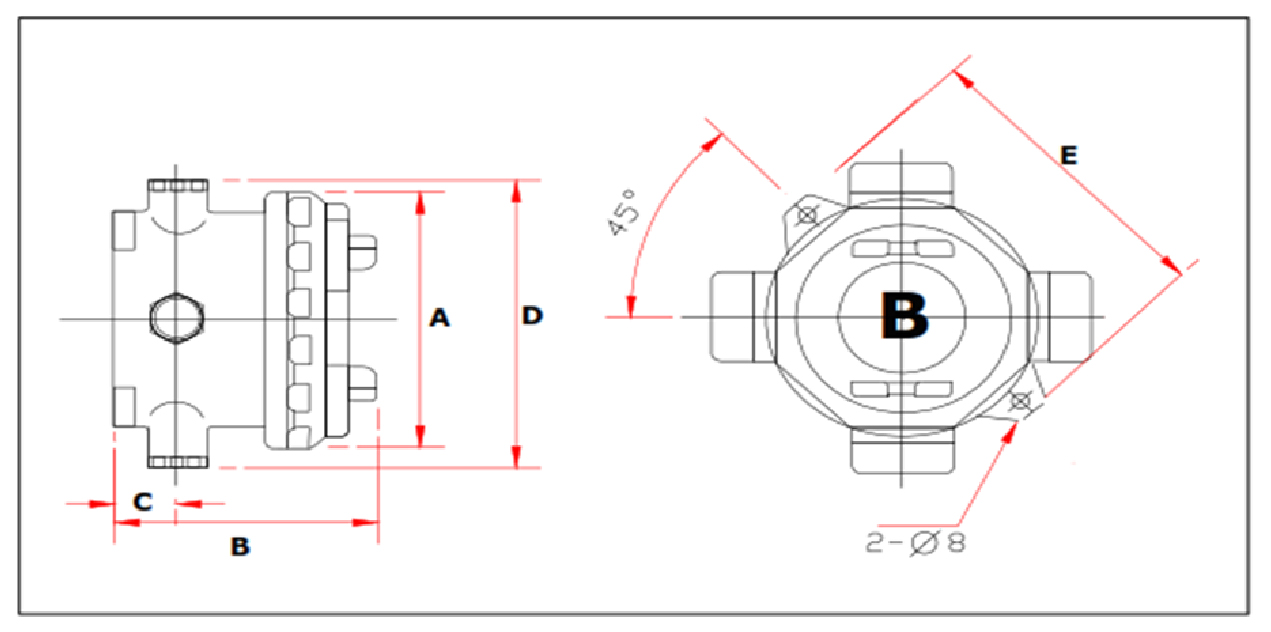

ขนาดของสินค้าอุปกรณ์กันระเบิด ประเภท ข้อต่อกันระเบิด(แบบกลม) ERB (Dimension)
| Hub Size NPT (inch) | Cat., No. | Dimension in mm. | Approx Weight (kg.) | |||||||
| A | B | C | D | E | ||||||
| 1/2" | ERBC 1 | ERBL 1 | ERBT 1 | ERBX 1 | 98 | 85 | 21 | 135 | 120 | 0.68 |
| 3/4" | ERBC 2 | ERBL 2 | ERBT 2 | ERBX 2 | 98 | 85 | 21 | 135 | 120 | 0.76 |
| 1" | ERBC 3 | ERBL 3 | ERBT 3 | ERBX 3 | 98 | 85 | 21 | 135 | 120 | 0.87 |
