อุปกรณ์กันระเบิด ประเภท ข้อต่อกันระเบิด EUN, EUNL Series
(Explosion Proof Fittings | Union and Elbow Union)
ตามมาตรฐานของอเมริกา (National Electrical Code :NEC ) การติดตั้งอุปกรณ์ไฟฟ้าและการเดินท่อร้อยสายไฟในพื้นที่อันตราย กำหนดให้การเดินท่อร้อยสายไฟในพื้นที่อันตรายประเภทที่ 1 อุปกรณ์ไฟฟ้าจะต้องเป็นชนิดทนการระเบิด และสามารถป้องกันการเกิดประกายไฟได้ และการเดินท่อร้อยสายไฟจากพื้นที่ไม่อันตรายหรือพื้นที่อันตรายประเภทที่ 1 แบบที่ 2 เข้าสู่พื้นที่อันตรายประเภทที่ 1 แบบที่ 1 ต้องมีการใส่ Sealing Fitting และใส่สาร Compound ในระบบท่อร้อยสายไฟและสายเคเบิลเพื่อป้องกันการผ่านของก๊าซ ไอระเหยของสารเคมีและเปลวไฟจากส่วนใดส่วนหนึ่งไปยังส่วนอื่นผ่านทางท่อร้อยสายไฟ
อุปกรณ์กันระเบิด ประเภท ข้อต่อกันระเบิด EUN, EUNL Series
ของ SL มีมาตรฐาน ATEX IECEX รองรับ และยังได้การรับรองอุปกรณ์ไฟฟ้าในบริเวณอันตรายจากกรมธุรกิจพลังงานอีกด้วย
ลักษณะการใช้งานอุปกรณ์กันระเบิด ประเภท ข้อต่อกันระเบิด EUN, EUNL Series (Applications)
Union and Elbow Union หรือ อุปกรณ์ข้อต่อกันระเบิด ประเภท ข้อต่อกันระเบิด EUN, EUNL Series ได้รับการออกแบบสำหรับใช้ในระบบท่อร้อยสายไฟในพื้นที่อันตราย
 |

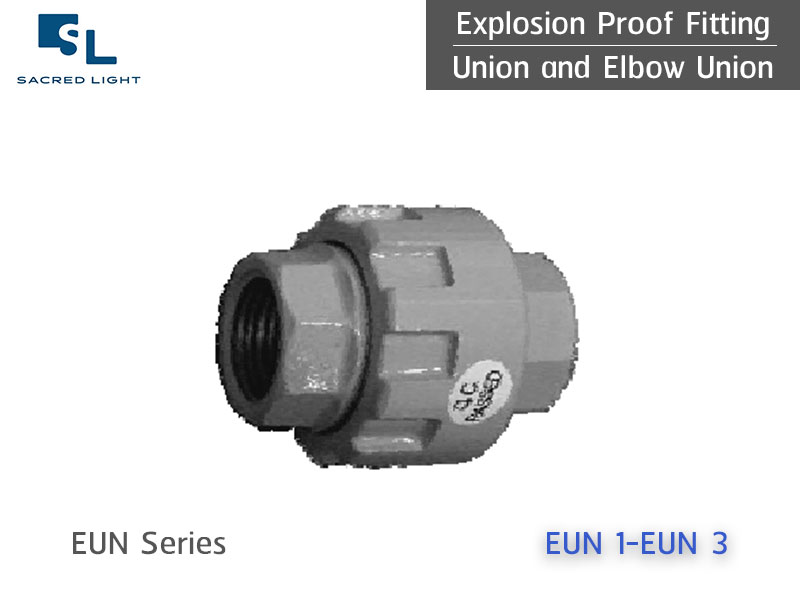

Type EUN 1-EUN 3 |
|

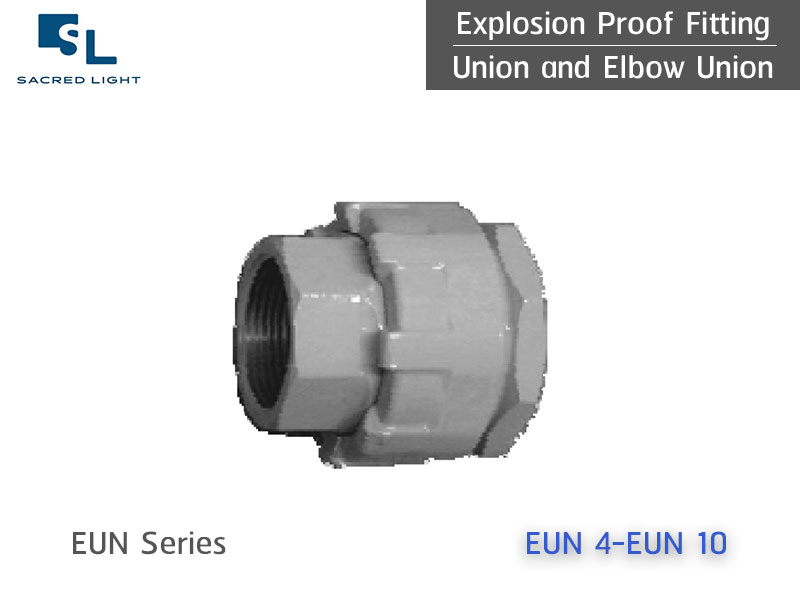

Type EUN 4-EUN 10 |
 |
 |

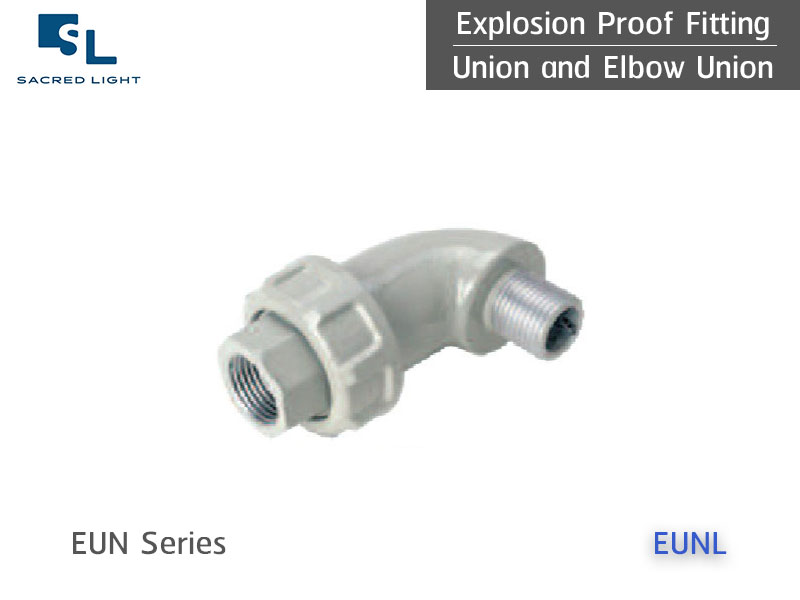

Type EUNL |
ข้อมูลจำเพาะของอุปกรณ์กันระเบิด ประเภท ข้อต่อกันระเบิด EUN, EUNL Series (Product Specifications )
| Series | EUN 1-EUN 3 | EUN 4-EUN 10 | EUNL |
|---|---|---|---|
| Body and cover | Marine grade copper-free aluminum alloy with epoxy-polyester powder coated , RAL7032(GREY) | ||
| Explosion Protection | Ex d IIA T6 | ||
| Conformimg to | Standards IEC 60079-0/1 or UL 60079-1 | ||
| Marking for test | Ex II2G | ||
| Degree of Protection | IP54 acc. To IEC 60529 | ||
| Ambient Temp. (Ta) | -20 °C to+ 75 °C | ||
| Protection class for UL. |
Class I, Division 1or 2 Group. C,D / Class II, Division 1 or 2 Groups. E,F,G / Class III |
||
| Protection class for IEC | Zone1, 21 and Zone 2, 22 | ||
| Conduit hub | 1/2" - 4" NPT. | ||

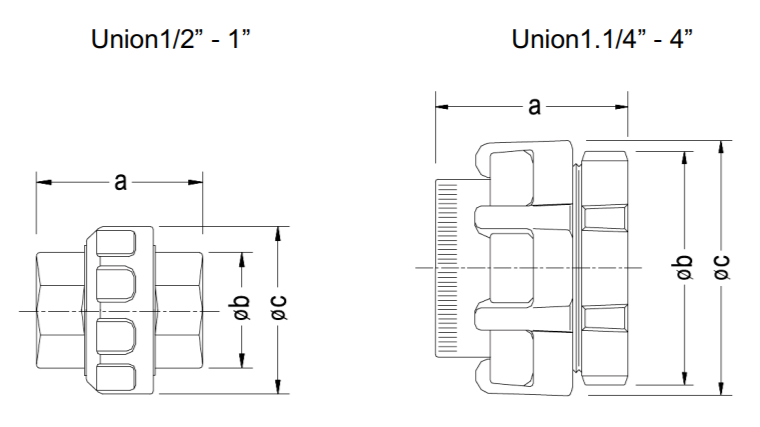

ขนาดของสินค้าอุปกรณ์กันระเบิด ประเภท ข้อต่อกันระเบิด EUN, EUNL Series (Dimension)
EUN 1-EUN 3
| Catalogue Number |
Entries thread (Male) |
Dimension in mm. | ||
| A | B | C | ||
| EUN1 | 1/2” NPT | 49 | 33 | 48 |
| EUN2 | 3/4” NPT | 52 | 37 | 52 |
| EUN3 | 1” NPT | 56 | 46 | 62 |
| EUN4 | 1.1/4” NPT | 60 | 65 | 72 |
| EUN5 | 1.1/2” NPT | 69 | 78 | 83 |
| EUN6 | 2” NPT | 73 | 93 | 105 |
| EUN7 | 2.1/2” NPT | 75 | 108 | 125 |
| EUN8 | 3” NPT | 75 | 125 | 135 |
| EUN9 | 3.1/2” NPT | 100 | 140 | 160 |
| EUN10 | 4” NPT | 115 | 160 | 175 |

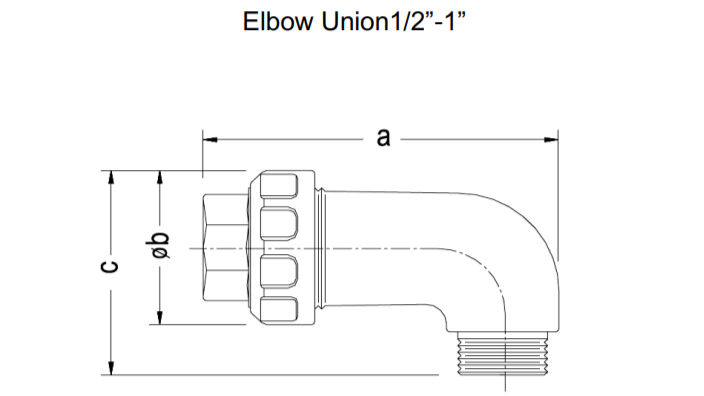

EUNL
| Catalogue Number |
Entries thread (Male) |
Dimension in mm. | ||
| A | B | C | ||
| EUNL1 | 1/2” NPT | 79 | 48 | 72 |
| EUNL2 | 3/4” NPT | 79 | 52 | 78 |
| EUNL3 | 1” NPT | 83 | 62 | 93 |
