อัพเดทล่าสุด: ตุลาคม 2569 · เขียนโดยทีมวิศวกร SacredLight ฝ่ายงานโครงการภาครัฐ
TL-PSL / TL-MSL / TL-KSL ระบบแยกแผง แบตเตอรี่ LiFePO4 12.8V ชาร์จด้วย MPPT พร้อม Active Balancer

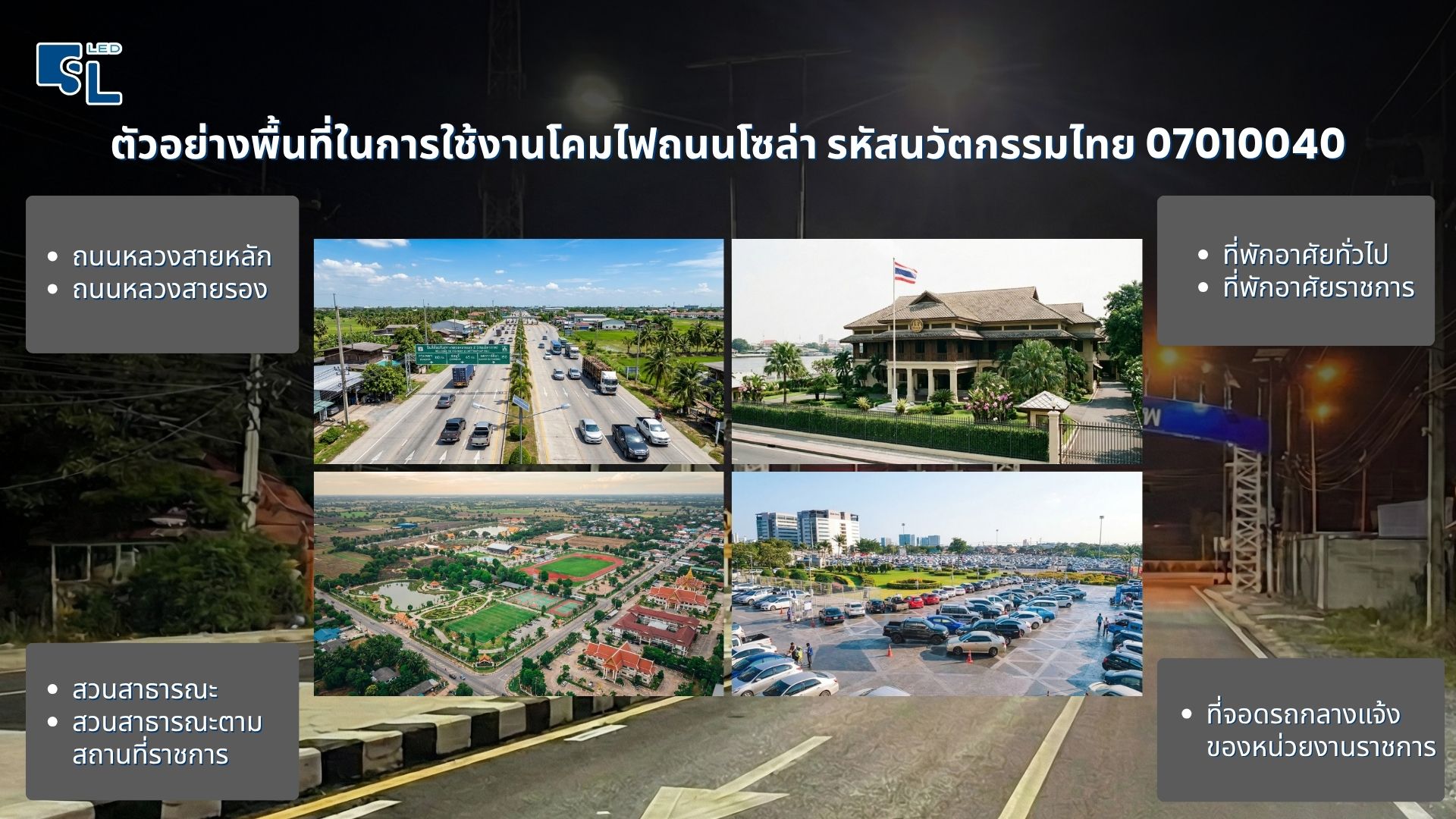

โคมไฟถนนโซล่าเซลล์ รหัสบัญชีนวัตกรรมไทย 07010040 เป็นโคมระบบ All in Two แยกแผงโซล่าเซลล์และกล่องแบตเตอรี่ออกจากตัวโคม มี 3 รุ่นย่อยคือ TL-PSL (60W, 90W) TL-MSL (40W, 50W, 60W) และ TL-KSL (40W, 60W, 100W) ใช้กับถนนหลวง ถนนในชุมชน สวนสาธารณะ และลานจอดรถของหน่วยงานราชการ ทุกรุ่นใช้แผงโมโนคริสตัลไลน์ 18V แบตเตอรี่ LiFePO4 12.8V อายุมากกว่า 2,000 รอบ ระบบชาร์จ MPPT ตัวโคมและกล่องแบตเตอรี่ IP66 ตัวโคม IK10 ผ่าน มอก. 1955-2551 ส่องสว่าง 12-24 ชั่วโมง รับประกัน 2 ปี
รหัส 07010040 ครอบคลุมทั้ง TL-PSL, TL-MSL และ TL-KSL รวม 8 ขนาด เลือกขนาดให้ตรงความกว้างถนนและความสูงเสาได้ภายใต้รหัสเดียว ควรระบุชื่อรุ่นและวัตต์ในเอกสารจัดซื้อ เช่น TL-PSL-60W
สินค้าที่อยู่ในบัญชีนวัตกรรมไทย หน่วยงานของรัฐจัดซื้อได้โดยวิธีเฉพาะเจาะจง ทีมงานเตรียมเอกสารบัญชีนวัตกรรม Datasheet และใบรับรองมาตรฐานให้แนบประกอบการจัดซื้อ ขอชุดเอกสารได้ทาง LINE

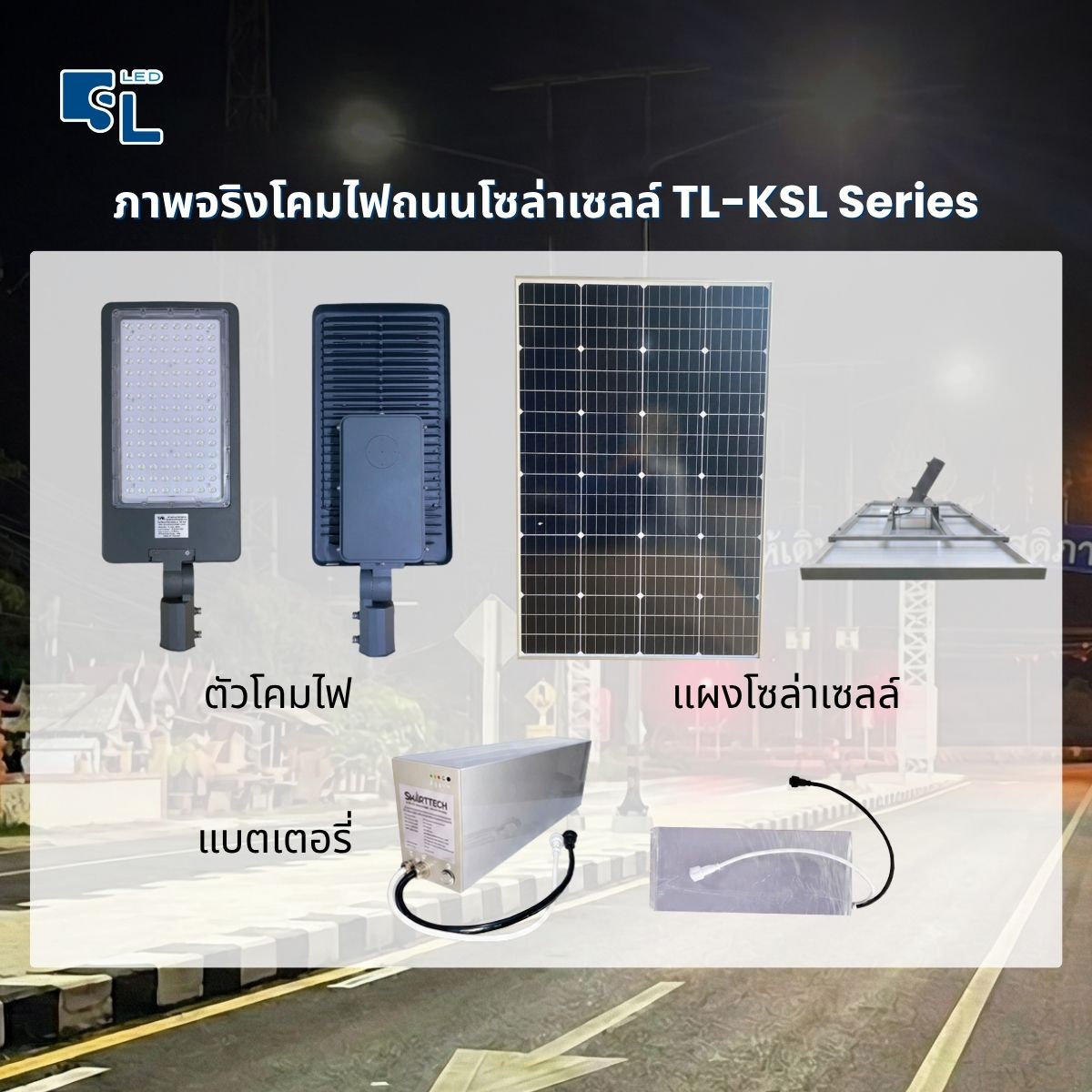

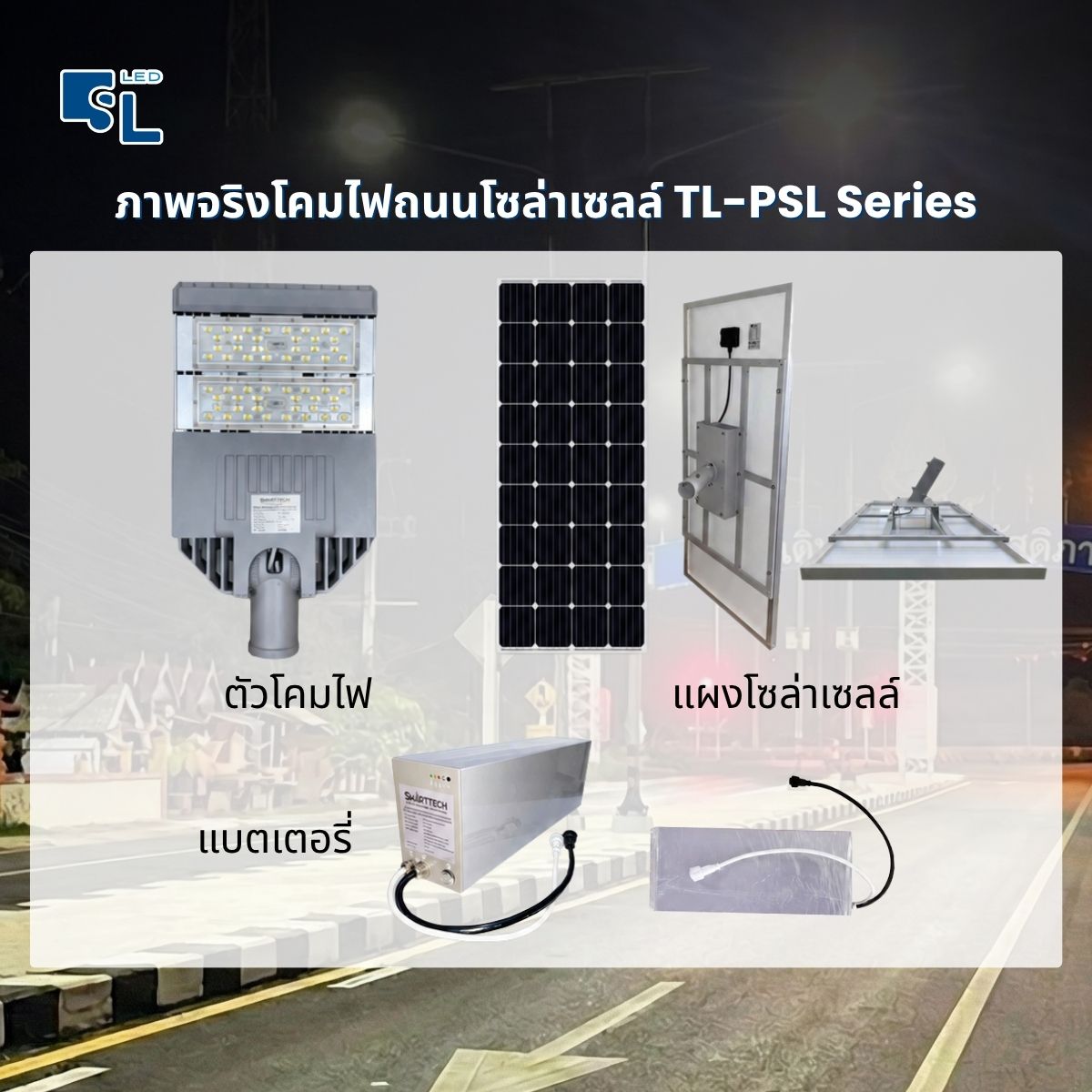

แผงโซล่าเซลล์ติดบนขายึดด้านบนเสา ปรับทิศรับแดดได้โดยไม่ขึ้นกับทิศของถนน กล่องแบตเตอรี่แยกจากตัวโคม เมื่อถึงรอบบำรุงรักษาเปลี่ยนแผง แบตเตอรี่ หรือตัวโคมแยกกันได้ ไม่ต้องเปลี่ยนทั้งชุด
เอกสารชุดนี้เป็นสิ่งที่เจ้าหน้าที่พัสดุและคณะกรรมการตรวจรับมักขอประกอบการพิจารณา ขอสำเนาครบชุดได้จากทีมงาน
ทั้ง 3 รุ่นอยู่ในรหัสบัญชีนวัตกรรมไทย 07010040 ระบบแผง แบตเตอรี่ และการชาร์จเป็นแบบเดียวกัน ต่างกันที่ตัวโคม ช่วงวัตต์ และความสูงติดตั้ง

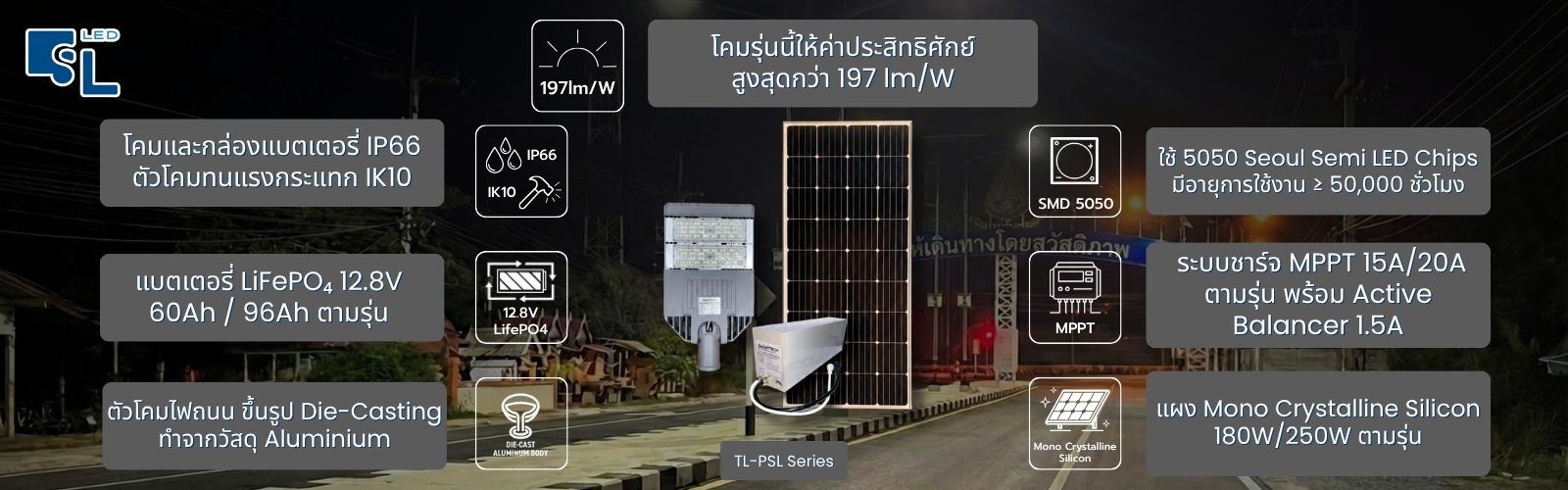

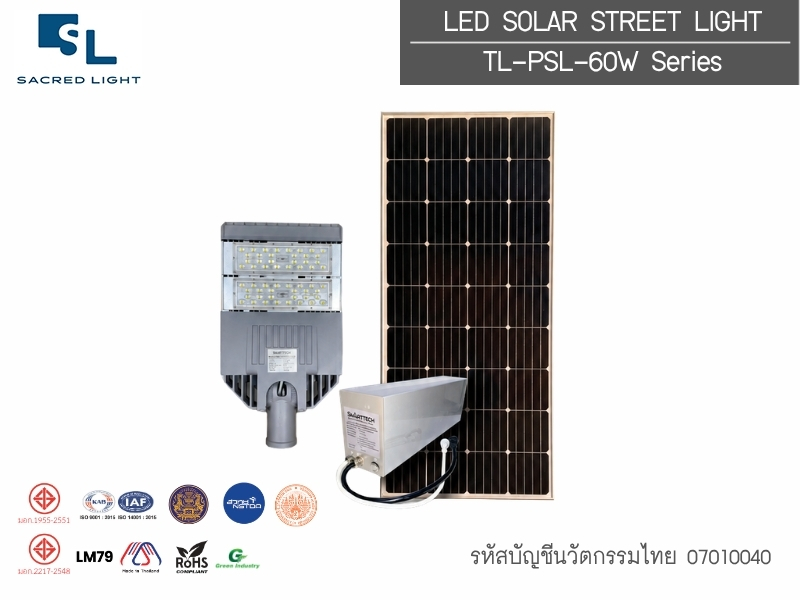

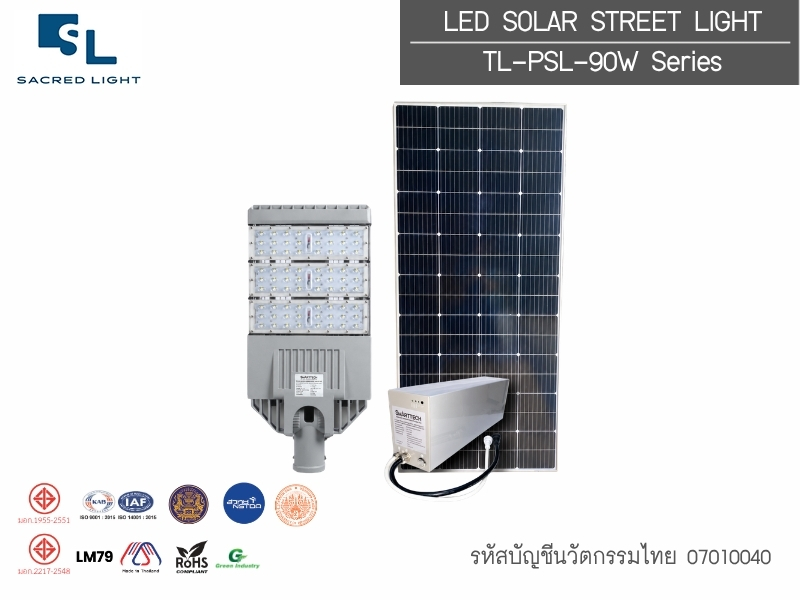

ตัวโคมแบบโมดูล ชิป Seoul Semi 5050 จำนวน 56 เม็ด (60W) และ 90 เม็ด (90W) ขนาด 90W ใช้แผง 250W คู่แบตเตอรี่ 96Ah ติดตั้งได้สูง 8-12 เมตร

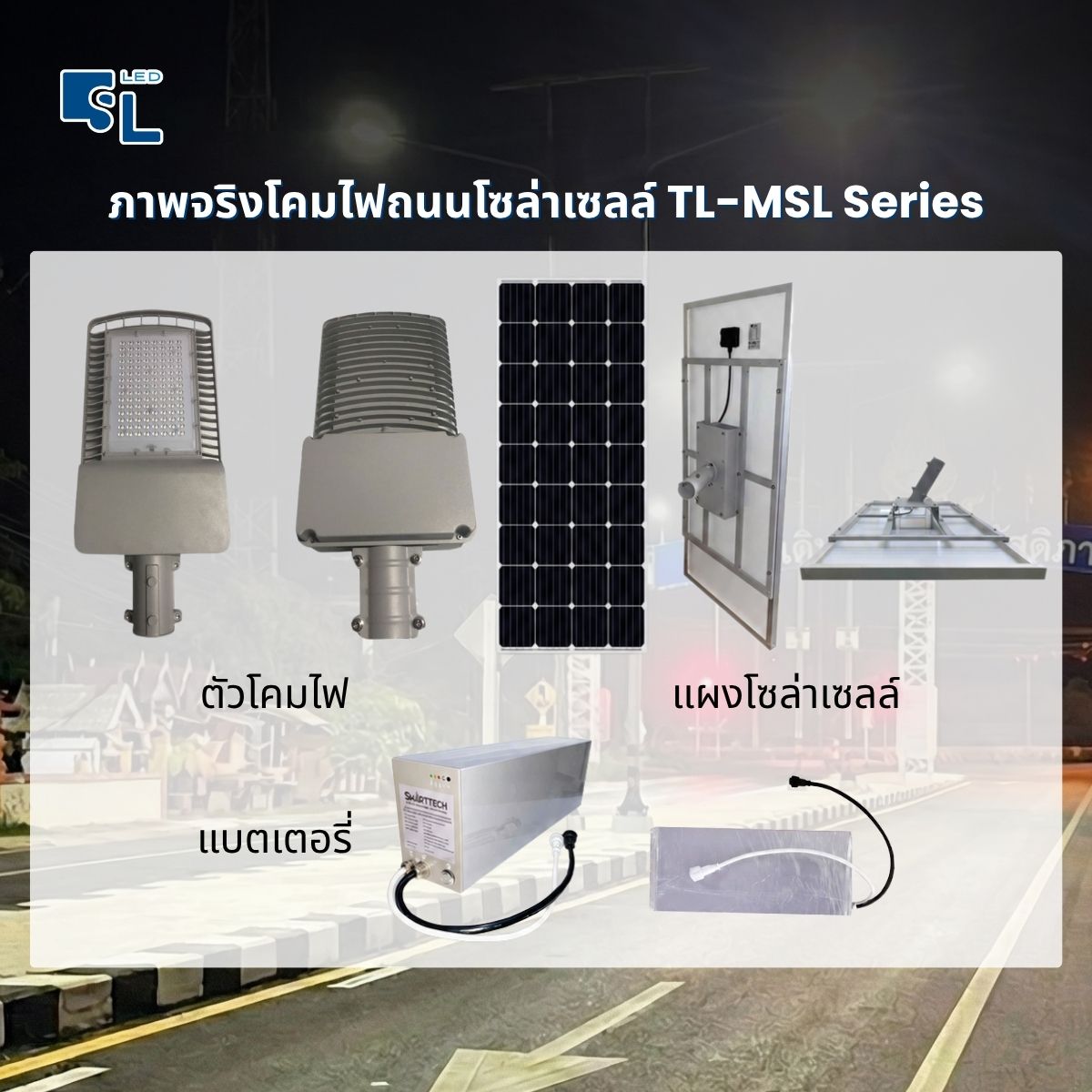

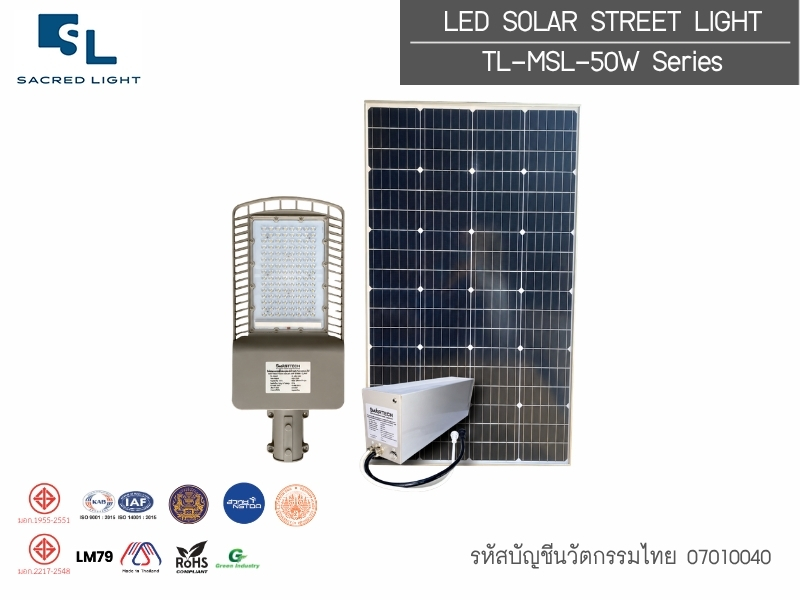

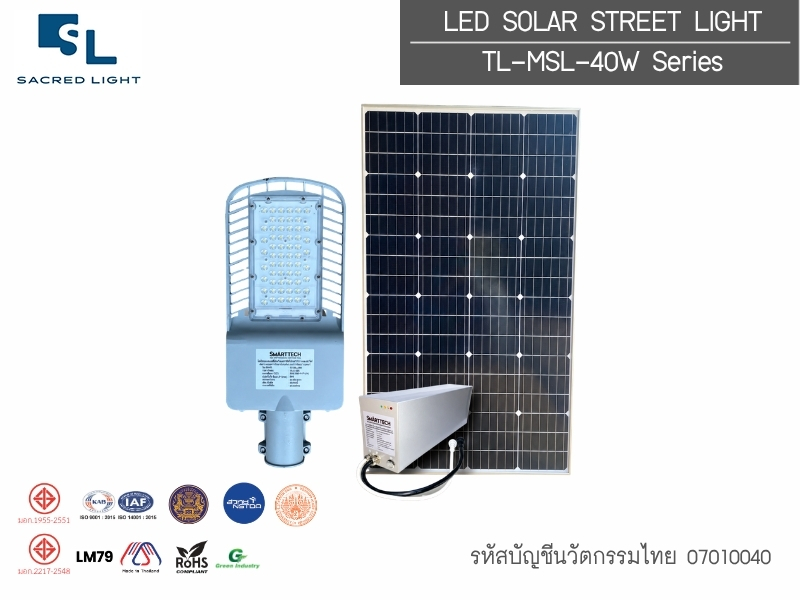

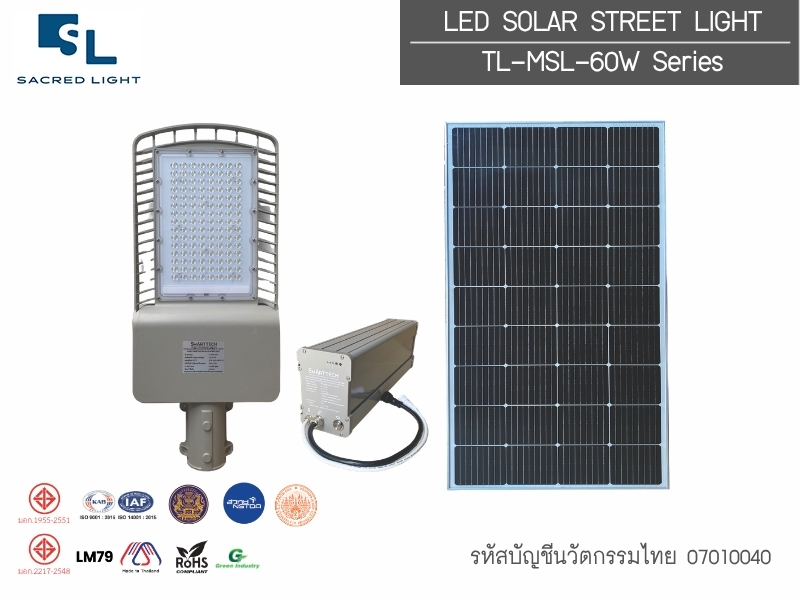

ชิป Seoul Semi 3030 ค่าสี Ra มากกว่า 80 สูงกว่าอีก 2 รุ่นย่อยที่ Ra มากกว่า 70 ตัวโคมหนัก 2.0-3.0 กก. ติดตั้งสูง 6-8 เมตรทุกขนาด

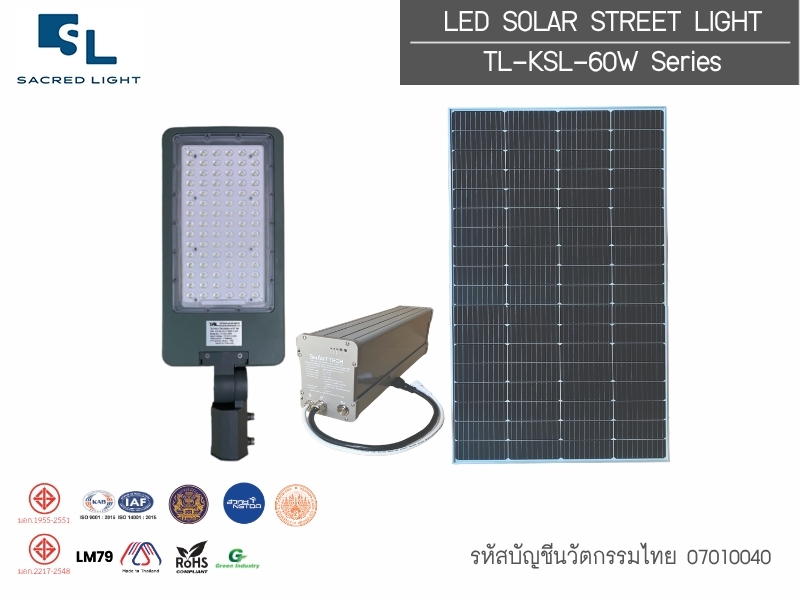

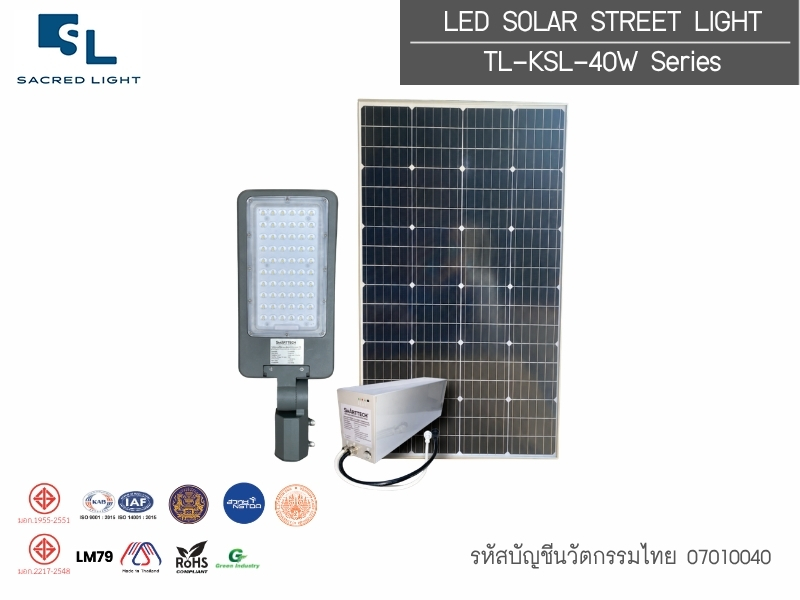

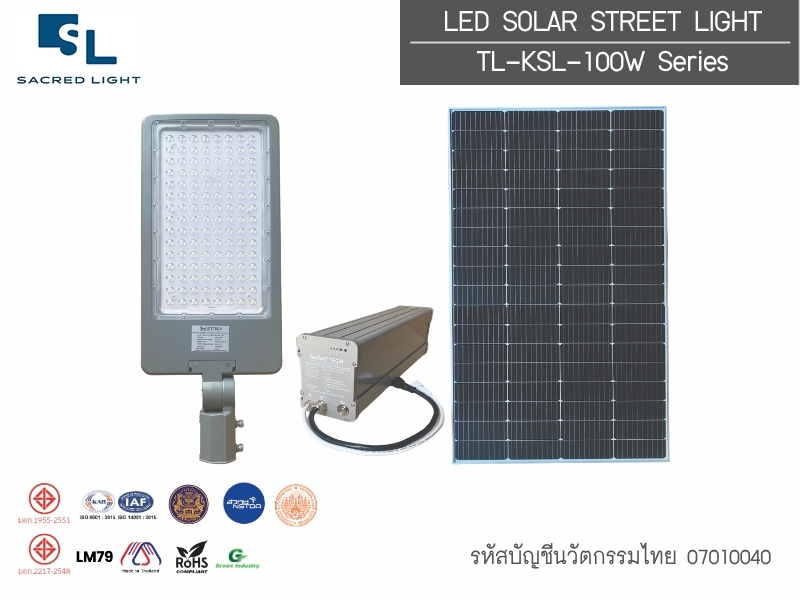

ช่วงวัตต์กว้างที่สุดในรหัสนี้ถึง 100W ให้แสงมากกว่า 16,000 ลูเมน มุมแสงมากกว่า 145° ทุกขนาด ขนาด 100W ติดตั้งสูง 8-12 เมตร

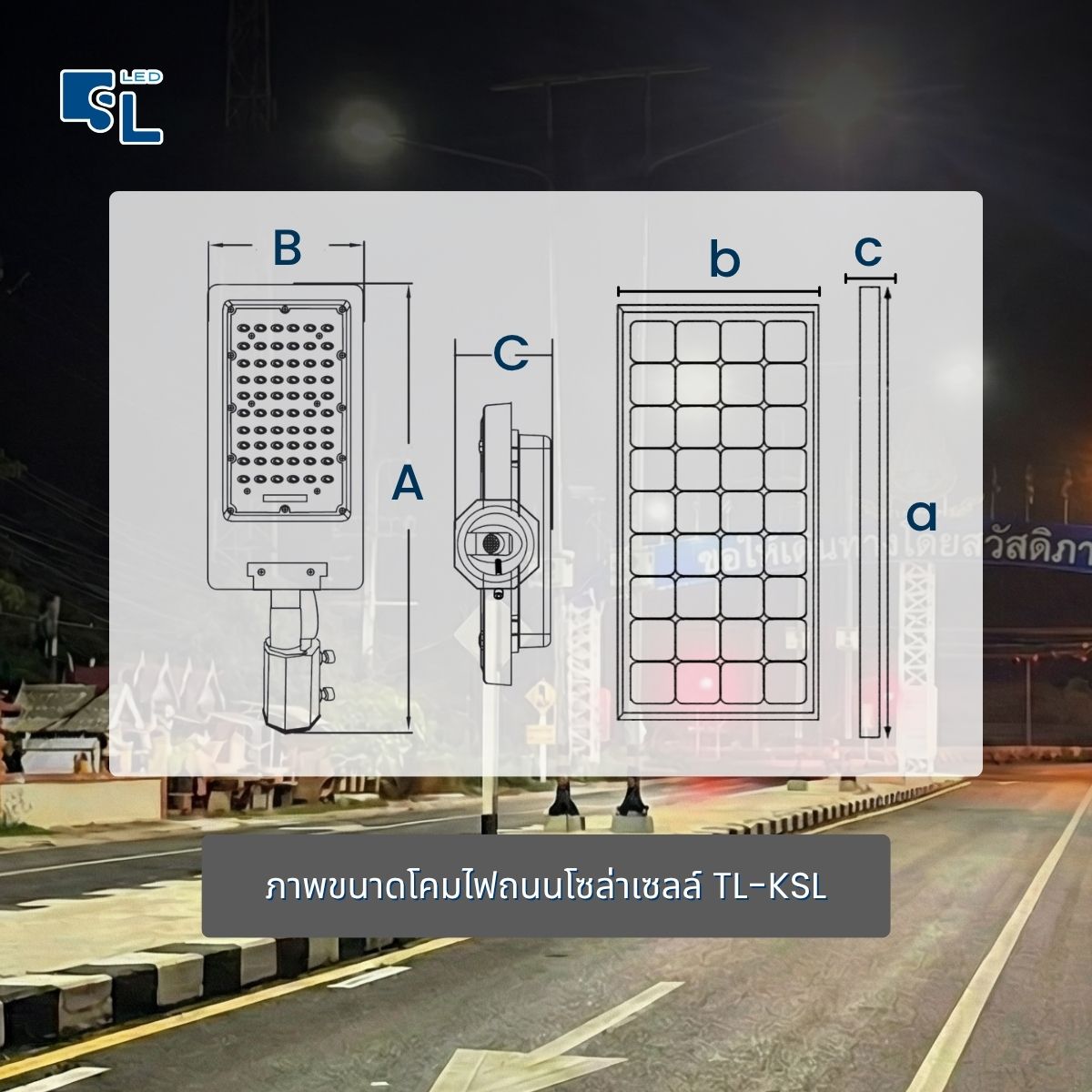

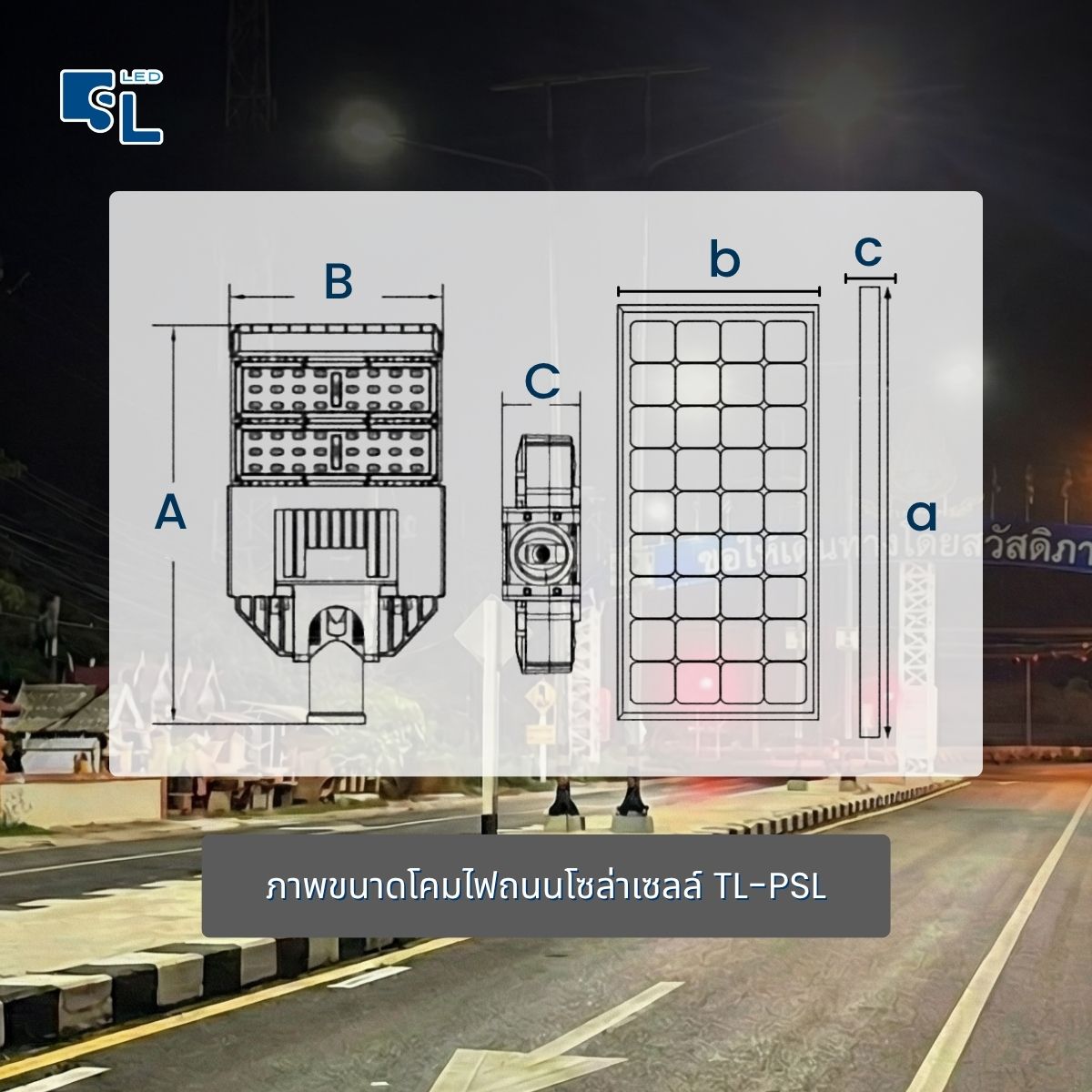

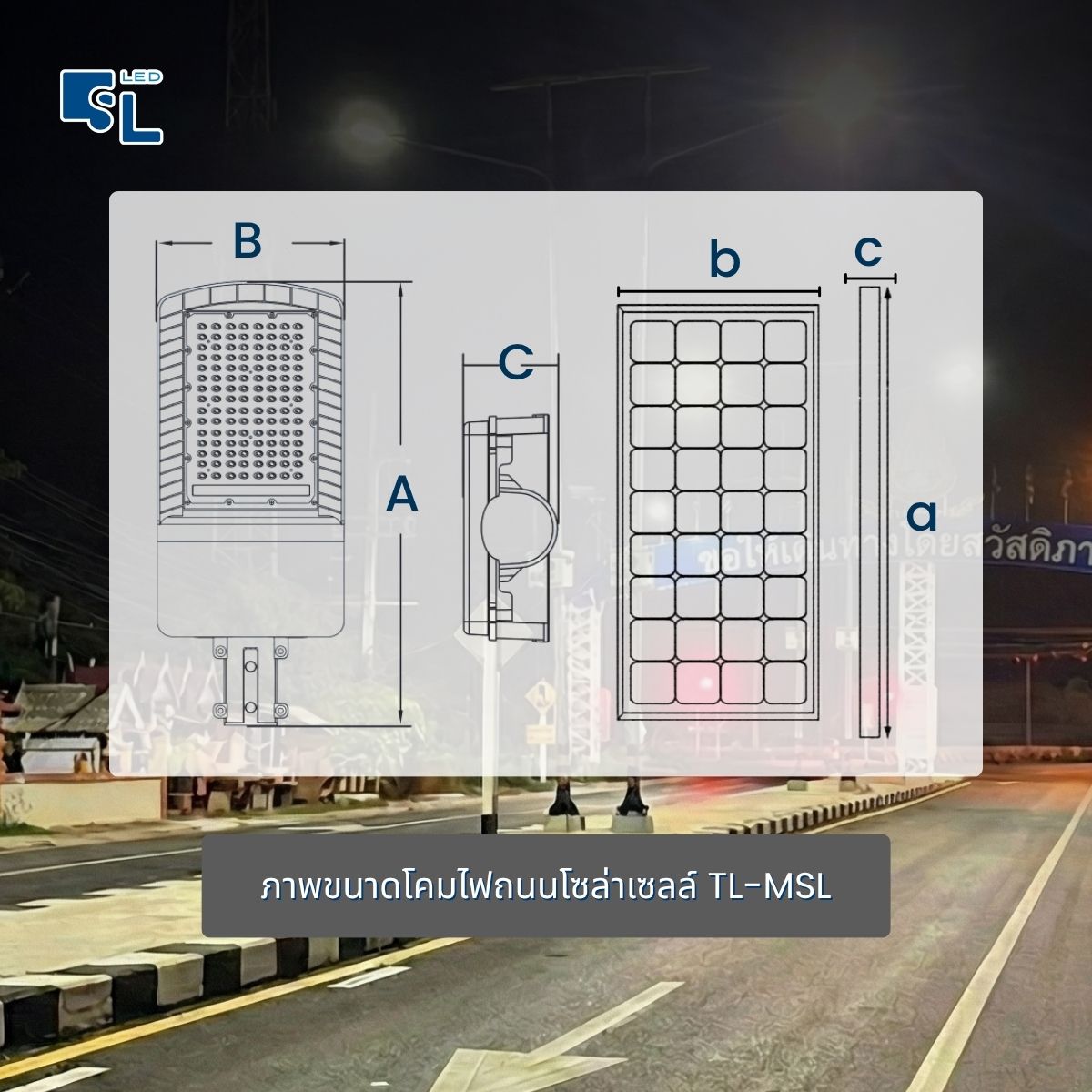

| รุ่น | วัตต์ | ลูเมน (lm) | lm/W | ชิป LED | มุมแสง | ขนาดโคม AxBxC (มม.) | น้ำหนัก (กก.) | ความสูงติดตั้ง (ม.) |
| TL-PSL-60W | 60W | >11,000 | >197 | Seoul Semi 5050 (56 pcs) | >150° | 540x300x90 | 6.5 | 6-8 |
| TL-PSL-90W | 90W | >14,000 | >165 | Seoul Semi 5050 (90 pcs) | >105° | 650x300x90 | 8.0 | 8-12 |
| TL-MSL-40W | 40W | >6,000 | >150 | Seoul 3030 (60 pcs) | >140° | 500x200x75 | 2.0 | 6-8 |
| TL-MSL-50W | 50W | >8,500 | >160 | Seoul 3030 (120 pcs) | >130° | 600x250x100 | 3.0 | 6-8 |
| TL-MSL-60W | 60W | >8,900 | >150 | Seoul 3030 (120 pcs) | >138° | 600x250x100 | 3.0 | 6-8 |
| TL-KSL-40W | 40W | >7,000 | >175 | Seoul 3030 (60 pcs) | >145° | 565x205x70 | 3.0 | 6-8 |
| TL-KSL-60W | 60W | >10,000 | >169 | Seoul 3030 (90 pcs) | >145° | 655x250x75 | 4.0 | 6-8 |
| TL-KSL-100W | 100W | >16,000 | >160 | Seoul 3030 (120 pcs) | >145° | 730x295x90 | 5.0 | 8-12 |
หมายเหตุ: ค่า lm/W ตามเอกสารผู้ผลิต
| รุ่น | แผง Mono | ขนาดแผง (มม.) | น้ำหนักแผง (กก.) | แบตเตอรี่ LiFePO4 | MPPT | CRI |
| TL-PSL-60W | 18V/180W | 1,480x680x35 | 10.5 | 12.8V 60Ah | 15A | Ra >70 |
| TL-PSL-90W | 18V/250W | 1,700x765x35 | 12.5 | 12.8V 96Ah | 20A | Ra >70 |
| TL-MSL-40W | 18V/150W | 1,060x695x35 | 7.0 | 12.8V 48Ah | 10A | Ra >80 |
| TL-MSL-50W | 18V/150W | 1,060x695x35 | 7.0 | 12.8V 54Ah | 15A | Ra >80 |
| TL-MSL-60W | 18V/180W | 1,480x680x35 | 10.5 | 12.8V 60Ah | 15A | Ra >80 |
| TL-KSL-40W | 18V/150W | 1,060x695x35 | 7.0 | 12.8V 48Ah | 10A | Ra >70 |
| TL-KSL-60W | 18V/180W | 1,480x680x35 | 10.5 | 12.8V 60Ah | 15A | Ra >70 |
| TL-KSL-100W | 18V/250W | 1,700x765x35 | 12.5 | 12.8V 96Ah | 15A | Ra >70 |
| ชนิดแผงโซล่าเซลล์ | Mono Crystalline |
| แบตเตอรี่ | LiFePO4 อายุมากกว่า 2,000 รอบ |
| ระบบชาร์จ | MPPT พร้อม Active Balancer 1.5A |
| อุณหภูมิสี | 2,700K-6,500K |
| IP / IK Rating | IP66 / IK10 |
| อายุการใช้งาน LED | ≥50,000 ชม. (TL-PSL) / >50,000 ชม. (TL-MSL, TL-KSL) |
| วัสดุตัวโคม | Aluminum / PC |
| เวลาชาร์จ | 4-6 ชั่วโมง |
| ระยะเวลาส่องสว่าง | 12-24 ชั่วโมง |
| อุณหภูมิใช้งาน | -40°C ถึง +85°C |
| มาตรฐาน | มอก. 1955-2551 / บัญชีนวัตกรรมไทย 07010040 |
| Warranty | 2 ปี |

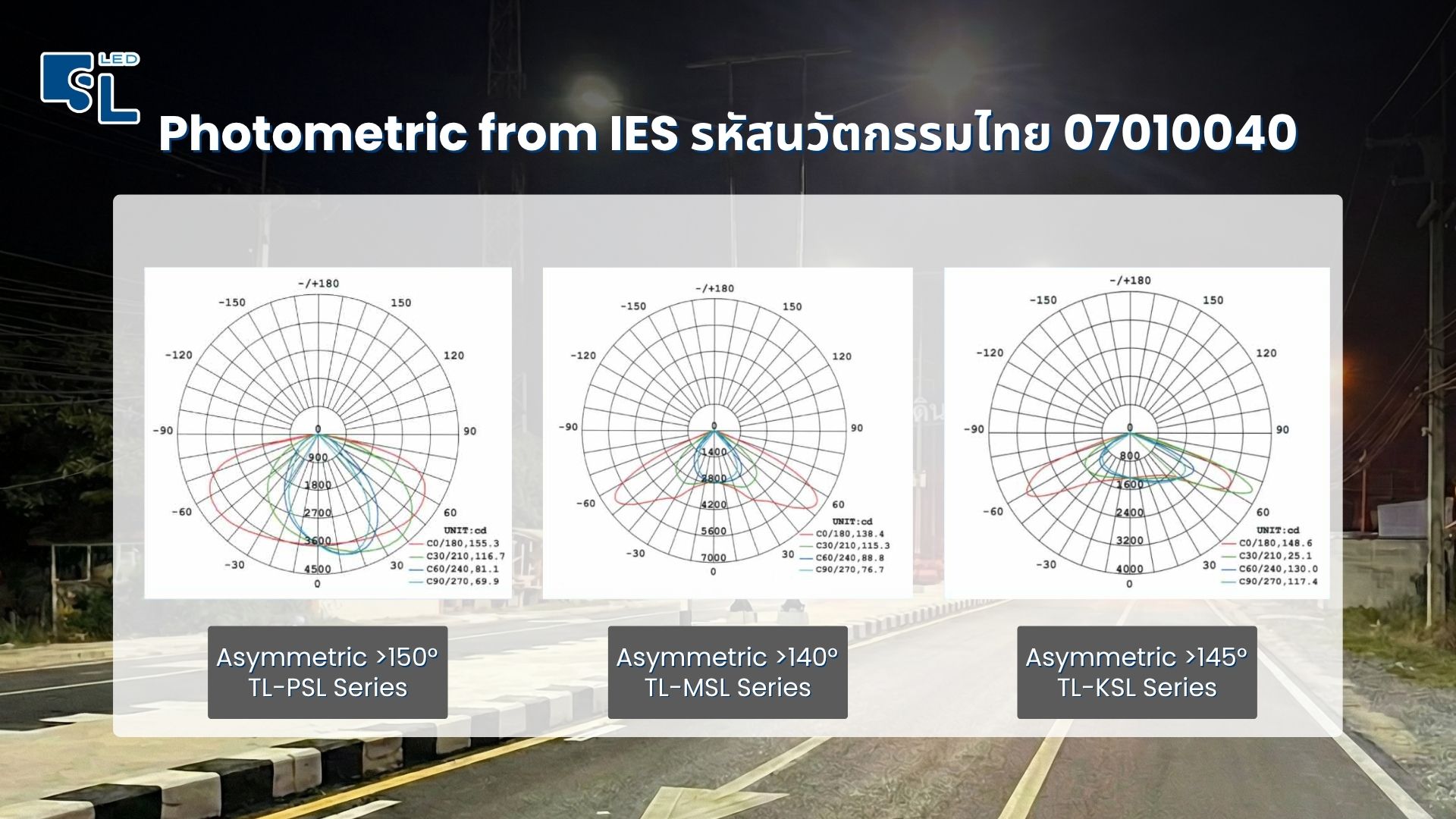

ทั้ง 3 รุ่นย่อยใช้เลนส์กระจายแสงแบบ Asymmetric ส่งแสงยาวตามแนวถนน กราฟจากไฟล์ IES แสดงมุมแสงมากกว่า 150° สำหรับ TL-PSL มากกว่า 140° สำหรับ TL-MSL และมากกว่า 145° สำหรับ TL-KSL (มุมแสงรายขนาดดูในตารางสเปค) ทีมงานส่งไฟล์ IES ให้ใช้คำนวณใน DIALux ประกอบแบบได้
แจ้ง รุ่นย่อย ขนาดวัตต์ จำนวนจุด และระยะห่างเสา ทีมวิศวกร SacredLight จัดทำใบเสนอราคา พร้อมเอกสารบัญชีนวัตกรรม Datasheet ใบรับรองมาตรฐาน และไฟล์ IES
เขียนโดยทีมวิศวกร SacredLight · ประสบการณ์ออกแบบระบบไฟฟ้ากว่า 10 ปี
ขอใบเสนอราคา (LINE) ดูเอกสารสำหรับงานจัดซื้อภาครัฐครอบคลุม 3 รุ่นย่อย 8 ขนาด ได้แก่ TL-PSL-60W, TL-PSL-90W, TL-MSL-40W, TL-MSL-50W, TL-MSL-60W, TL-KSL-40W, TL-KSL-60W และ TL-KSL-100W ทั้งหมดเป็นระบบแยกแผงที่ใช้แผงโมโนคริสตัลไลน์ 18V และแบตเตอรี่ LiFePO4 12.8V
ต่างกันที่ตัวโคม TL-PSL ใช้ชิป 5050 ตัวโคมแบบโมดูล ให้แสงสูงสุดมากกว่า 14,000 ลูเมนที่ 90W TL-MSL ใช้ชิป 3030 ค่าสี Ra มากกว่า 80 และตัวโคมเบาที่สุด TL-KSL มีช่วงวัตต์กว้างถึง 100W ให้แสงมากที่สุดในรหัสนี้ที่มากกว่า 16,000 ลูเมน และมุมแสงมากกว่า 145° ทุกขนาด
ตามเอกสารผู้ผลิต เสา 6-8 เมตรใช้ขนาด 40W-60W ของทุกรุ่นย่อย เสา 8-12 เมตรใช้ TL-PSL-90W หรือ TL-KSL-100W
Active Balancer ขนาด 1.5A ช่วยปรับสมดุลแรงดันของเซลล์แบตเตอรี่ LiFePO4 ทำงานร่วมกับระบบชาร์จ MPPT ขนาด 10A ถึง 20A ตามรุ่น
รับประกัน 2 ปี แบตเตอรี่ LiFePO4 อายุมากกว่า 2,000 รอบ ชิป LED อายุ 50,000 ชั่วโมงขึ้นไป ตัวโคมและกล่องแบตเตอรี่ IP66 ตัวโคม IK10
เขียนโดยทีมวิศวกร SacredLight · อัพเดทล่าสุด: ตุลาคม 2569 · อ้างอิง: เอกสารผลิตภัณฑ์ TL-PSL / TL-MSL / TL-KSL Series / มอก. 1955-2551 / บัญชีนวัตกรรมไทย รหัส 07010040
