อุปกรณ์กันระเบิด ประเภท ข้อต่อกันระเบิด(แบบเหลี่ยม) ISB Series
(Explosion Proof Fittings | Conduit Outlet Bodies (Rectangular Boxes))
ตามมาตรฐานของอเมริกา (National Electrical Code :NEC ) การติดตั้งอุปกรณ์ไฟฟ้าและการเดินท่อร้อยสายไฟในพื้นที่อันตราย กำหนดให้การเดินท่อร้อยสายไฟในพื้นที่อันตรายประเภทที่ 1 อุปกรณ์ไฟฟ้าจะต้องเป็นชนิดทนการระเบิด และสามารถป้องกันการเกิดประกายไฟได้ และการเดินท่อร้อยสายไฟจากพื้นที่ไม่อันตรายหรือพื้นที่อันตรายประเภทที่ 1 แบบที่ 2 เข้าสู่พื้นที่อันตรายประเภทที่ 1 แบบที่ 1 ต้องมีการใส่ Sealing Fitting และใส่สาร Compound ในระบบท่อร้อยสายไฟและสายเคเบิลเพื่อป้องกันการผ่านของก๊าซ ไอระเหยของสารเคมีและเปลวไฟจากส่วนใดส่วนหนึ่งไปยังส่วนอื่นผ่านทางท่อร้อยสายไฟ
อุปกรณ์กันระเบิด ประเภท ข้อต่อกันระเบิด(แบบเหลี่ยม) ISB Series
ของ SL มีมาตรฐาน ATEX IECEX รองรับ และยังได้การรับรองอุปกรณ์ไฟฟ้าในบริเวณอันตรายจากกรมธุรกิจพลังงานอีกด้วย
ลักษณะการใช้งานอุปกรณ์กันระเบิด ประเภท ข้อต่อกันระเบิด(แบบเหลี่ยม) ISB Series (Applications)
Conduit Outlet Bodies ISB Series หรือ อุปกรณ์ข้อต่อกันระเบิด(แบบเหลี่ยม) ได้รับการออกแบบสำหรับใช้ในระบบท่อร้อยสายไฟในพื้นที่อันตรายเพื่อให้มีช่องเปิดสำหรับก๊อก ประกบ หรือดึงออกสำหรับตัวนำ
- จัดให้มีการเข้าถึงระบบท่อเพื่อการบำรุงรักษา
- เปลี่ยนทิศทางของท่อร้อยสายไฟ
- ใช้กับท่อร้อยสายไฟโลหะชนิดหนาพิเศษ (RSC) หรือท่อร้อยสายไฟโลหะชนิดหนาปานกลาง (IMC)
 |

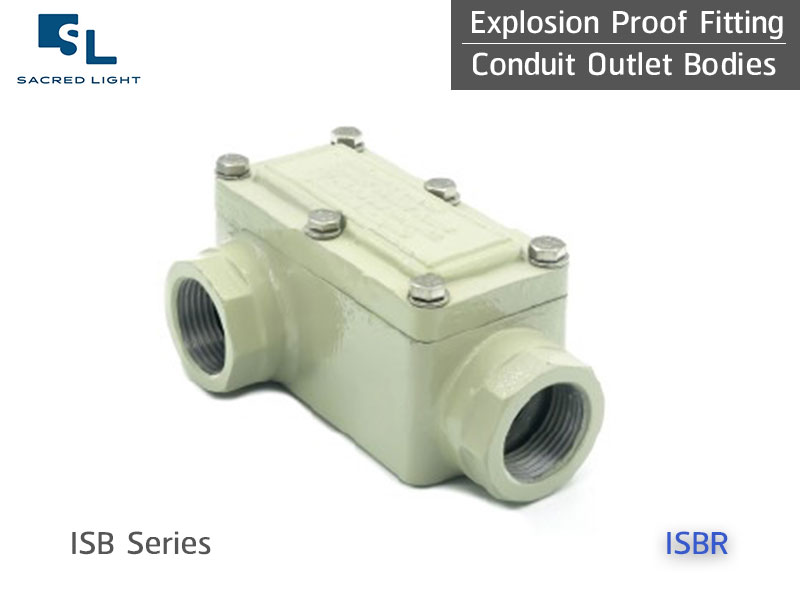

Type ISBR |
|

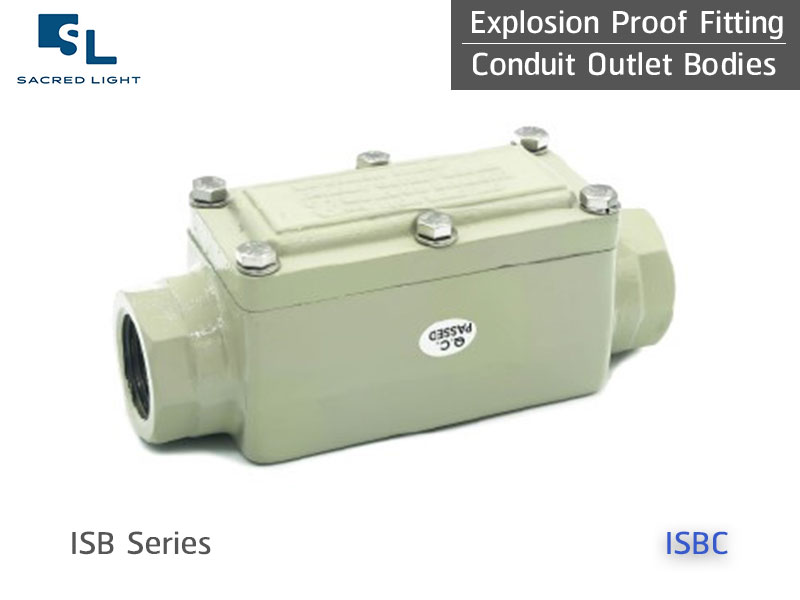

Type ISBC |
 |
 |

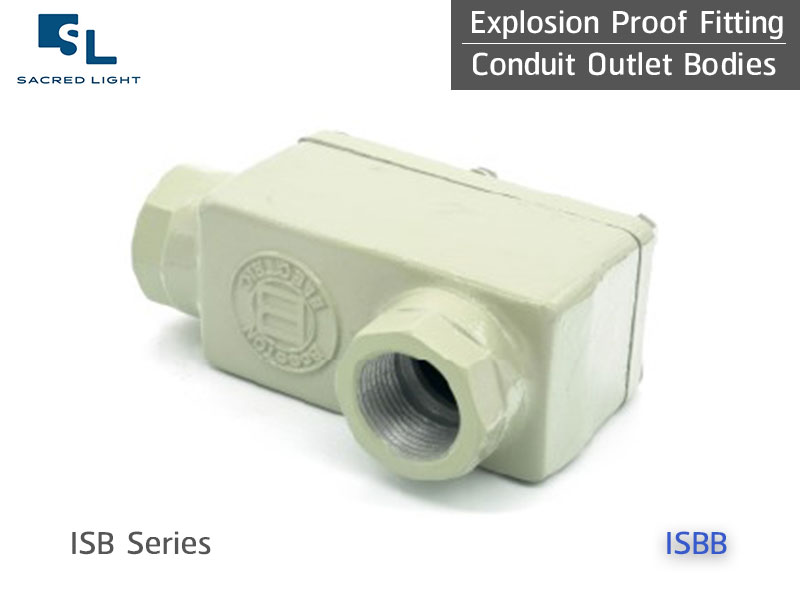

Type ISBB |
|

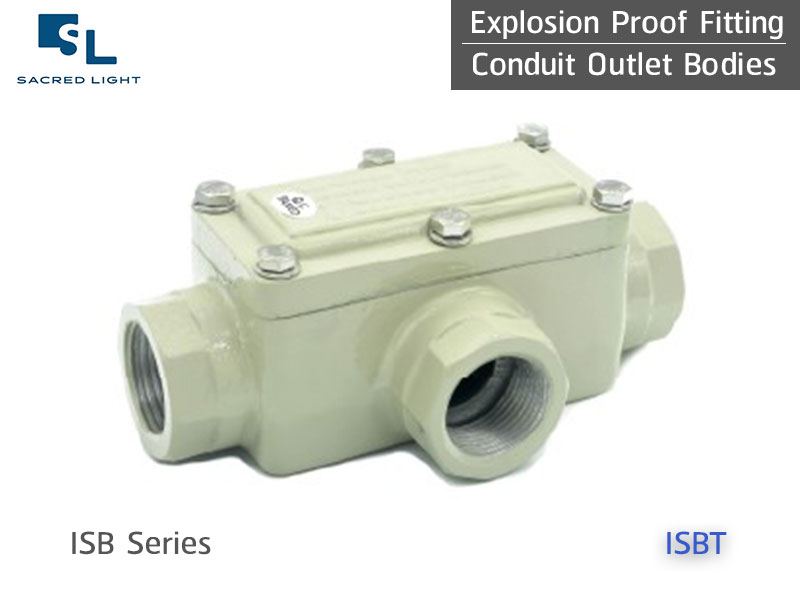

Type ISBT |
|
|
|

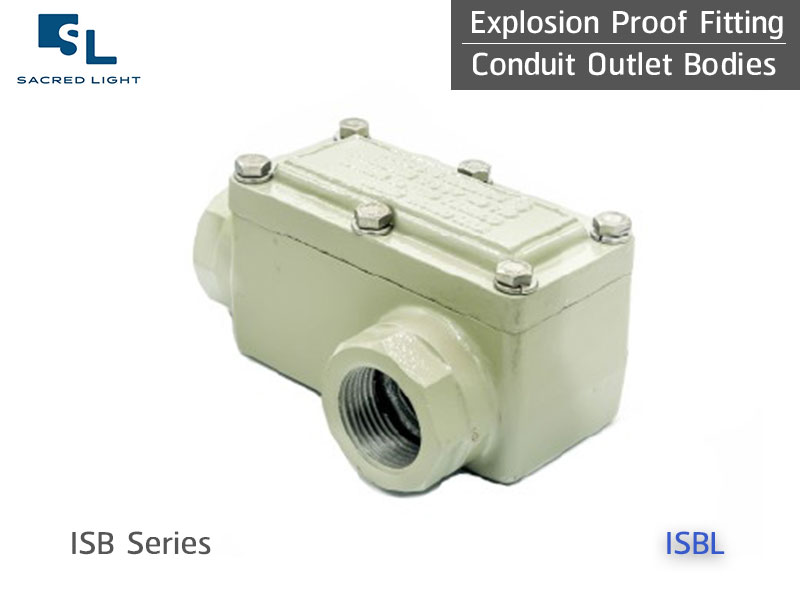

Type ISBL |

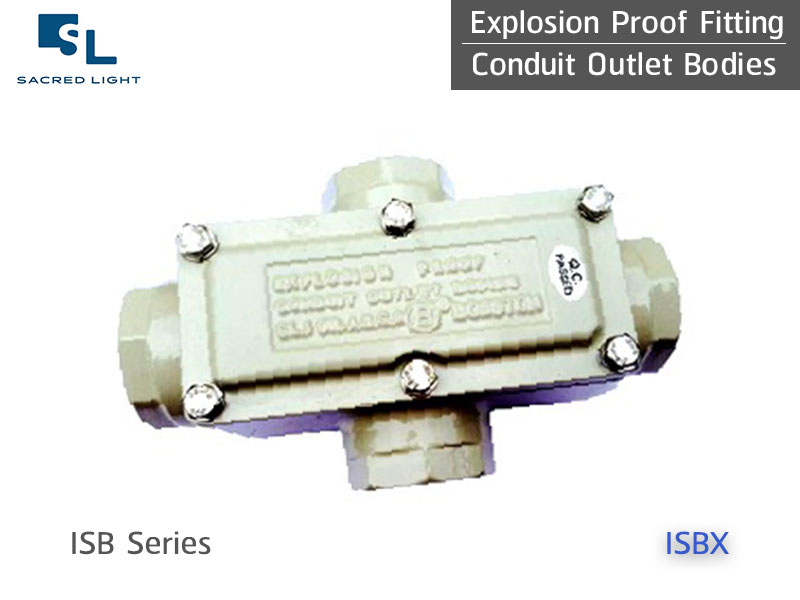

| Type ISBX |  |
ข้อมูลจำเพาะของอุปกรณ์กันระเบิด ประเภท ข้อต่อกันระเบิด(แบบเหลี่ยม) ISB Series (Product Specifications )
| Series | ISBR | ISBC | ISBB | ISBT | ISBL | ISBX |
|---|---|---|---|---|---|---|
| Body and cover | Marine grade copper-free aluminum alloy with epoxy-polyester powder coated , RAL7032(GREY) | |||||
| Lid screws | Stainless steel | |||||
| Explosion Protection | Ex d IIB T6 | |||||
| Conformimg to | Standards IEC 60079-0/1 or UL 60079-1 | |||||
| Marking for test | Ex II2G | |||||
| Degree of Protection | IP54 acc. To IEC 60529 | |||||
| Ambient Temp. (Ta) | -20 °C to+ 40 °C | |||||
| Protection class for UL. |
Class I, Division 1or 2 Group. C,D / Class II, Division 1 or 2 Groups. E,F,G / Class III |
|||||
| Protection class for IEC | Zone1 and Zone 2 | |||||
| Conduit hub | 1/2" - 4" NPT. | |||||
ขนาดของสินค้าอุปกรณ์กันระเบิด ประเภท ข้อต่อกันระเบิด(แบบเหลี่ยม) ISB Series (Dimension)
| Hub Size NPT (inch) | Cat., No. | Dimension in mm. | ||||||||||
| A | B | C | D | E | F | |||||||
| 1/2" | ISBB 1 | ISBC 1 | ISBL 1 | ISBR 1 | ISBT 1 | ISBX 1 | 101 | 44 | 57 | 40 | 16 | 20 |
| 3/4" | ISBB 1 | ISBC 1 | ISBL 1 | ISBR 1 | ISBT 1 | ISBX 1 | 101 | 44 | 57 | 40 | 16 | 20 |
| 1" | ISBB 1 | ISBC 1 | ISBL 1 | ISBR 1 | ISBT 1 | ISBX 1 | 119 | 60 | 68 | 52 | 22 | 23 |
| 1.1/4" | ISBB 1 | ISBC 1 | ISBL 1 | ISBR 1 | ISBT 1 | ISBX 1 | 146 | 67 | 79 | 64 | 23 | 32 |
| 1.1/2" | ISBB 1 | ISBC 1 | ISBL 1 | ISBR 1 | ISBT 1 | ISBX 1 | 178 | 77 | 86 | 71 | 25 | 35 |
| 2" | ISBB 1 | ISBC 1 | ISBL 1 | ISBR 1 | ISBT 1 | ISBX 1 | 211 | 88 | 103 | 87 | 30 | 43 |
| 2.1/2" | ISBB 1 | ISBC 1 | ISBL 1 | ISBR 1 | ISBT 1 | ISBX 1 | 246 | 119 | 135 | 116 | 36 | 53 |
| 3" | ISBB 1 | ISBC 1 | ISBL 1 | ISBR 1 | ISBT 1 | ISBX 1 | 246 | 119 | 135 | 116 | 36 | 53 |
| 3.1/2" | ISBB 1 | ISBC 1 | ISBL 1 | ISBR 1 | ISBT 1 | ISBX 1 | 310 | 175 | 190 | 173 | 36 | 77 |
| 4" | ISBB 1 | ISBC 1 | ISBL 1 | ISBR 1 | ISBT 1 | ISBX 1 | 310 | 175 | 190 | 173 | 36 | 77 |
