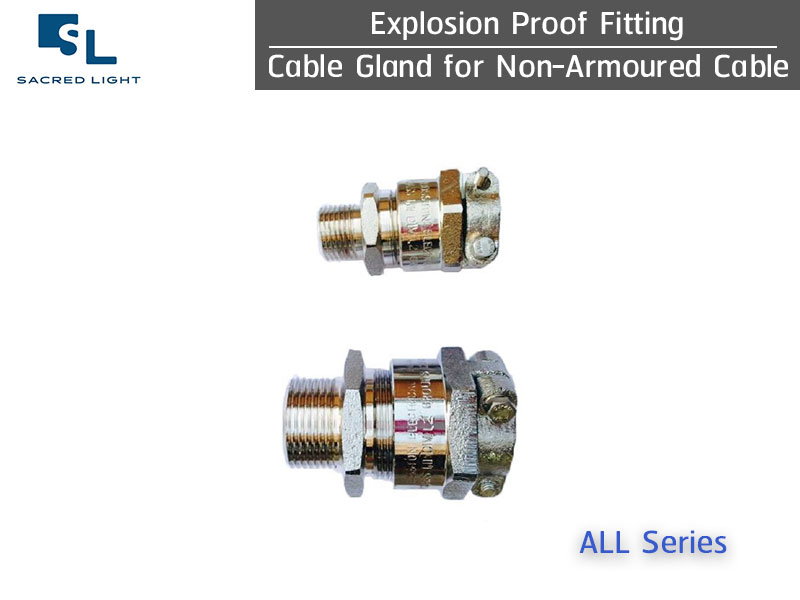

อุปกรณ์กันระเบิด ประเภท เคเบิลแกลนกันระเบิด ALL Series
(Explosion Proof Fittings | Cable Gland for Non-Armoured Cable)
ตามมาตรฐานของอเมริกา (National Electrical Code :NEC ) การติดตั้งอุปกรณ์ไฟฟ้าและการเดินท่อร้อยสายไฟในพื้นที่อันตราย กำหนดให้การเดินท่อร้อยสายไฟในพื้นที่อันตรายประเภทที่ 1 อุปกรณ์ไฟฟ้าจะต้องเป็นชนิดทนการระเบิด และสามารถป้องกันการเกิดประกายไฟได้ และการเดินท่อร้อยสายไฟจากพื้นที่ไม่อันตรายหรือพื้นที่อันตรายประเภทที่ 1 แบบที่ 2 เข้าสู่พื้นที่อันตรายประเภทที่ 1 แบบที่ 1 ต้องมีการใส่ Sealing Fitting และใส่สาร Compound ในระบบท่อร้อยสายไฟและสายเคเบิลเพื่อป้องกันการผ่านของก๊าซ ไอระเหยของสารเคมีและเปลวไฟจากส่วนใดส่วนหนึ่งไปยังส่วนอื่นผ่านทางท่อร้อยสายไฟ
อุปกรณ์กันระเบิด ประเภท เคเบิลแกลนกันระเบิด ALL Series
ของ SL มีมาตรฐาน ATEX IECEX รองรับ และยังได้การรับรองอุปกรณ์ไฟฟ้าในบริเวณอันตรายจากกรมธุรกิจพลังงานอีกด้วย
ลักษณะการใช้งานอุปกรณ์กันระเบิด ประเภท เคเบิลแกลนกันระเบิด ALL Series (Applications)
Cable Gland for Non-Armoured Cable หรือ อุปกรณ์กันระเบิด ประเภท เคเบิลแกลนด์ ALL Series เหมาะสำหรับใช้ในพื้นที่อันตรายเพื่อให้สามารถเสียบสายเคเบิลแบบปกติที่ไม่มีเกราะหุ้มเข้ากับอุปกรณ์ Ex d หรือติดตั้งได้โดยตรง
ข้อมูลจำเพาะของอุปกรณ์กันระเบิด ประเภท เคเบิลแกลนกันระเบิด ALL Series (Product Specifications )
| Specification and Technical data | |
|---|---|
| Body, gland nut | Brass (Chromium plated) |
| Sealing ring | Neoprene (CR) -25°C to + 100 °C |
| Entry thread seal | Thermoplastic elastomer |
| Explosion Protection | Ex d IIC T6 |
| Conforming to | Standards IEC 60079-0/1 or UL 60079-1 |
| Marking for test | Ex II2G |
| Degree of Protection | IP66 acc. To IEC 60529 |
| Ambient Temp. (Ta) | -20 °C to+ 75 °C |
| Protection class for UL. | Class I, Division 1or 2 Group. C,D / Class II, Division 1 or 2 Groups. E,F,G / Class III |
| Protection class for IEC | Zone1 , 21 and Zone 2 , 22 |
| Conduit hub | 1/2" - 2" NPT. |
ขนาดของสินค้าอุปกรณ์กันระเบิด ประเภท เคเบิลแกลนกันระเบิด ALL Series (Dimension)
| Cable Jacket Outer Dizmenter (mm.) | Male Thread NPT Size (inch) | Cat., No. | Dimension in mm. | |||
| A | B | C | D | |||
| 9 - 14 | 1/2" | ALL 114 | 45 | 16 | 14 | 37 |
| 15 - 19 | 3/4" | ALL 219 | 49 | 21 | 19 | 35 |
| 20 - 25 | 1" | ALL 322 | 58 | 20 | 26 | 35 |
| 26 - 33 | 1.1/4" | ALL 427 | 66 | 19 | 34 | 61 |
| 34 - 39 | 1.1/2" | ALL 540 | 70 | 19 | 39 | 69 |
| 40 - 50 | 2" | ALL 648 | 76 | 19 | 49 | 80 |
