Junction Box (ตู้ไฟกันระเบิด)

Junction Box (ตู้ไฟกันระเบิด)
หมวดหมู่สินค้า: Explosion Proof Fittings & Accessories

04 เมษายน 2566

ผู้ชม 2720 ผู้ชม

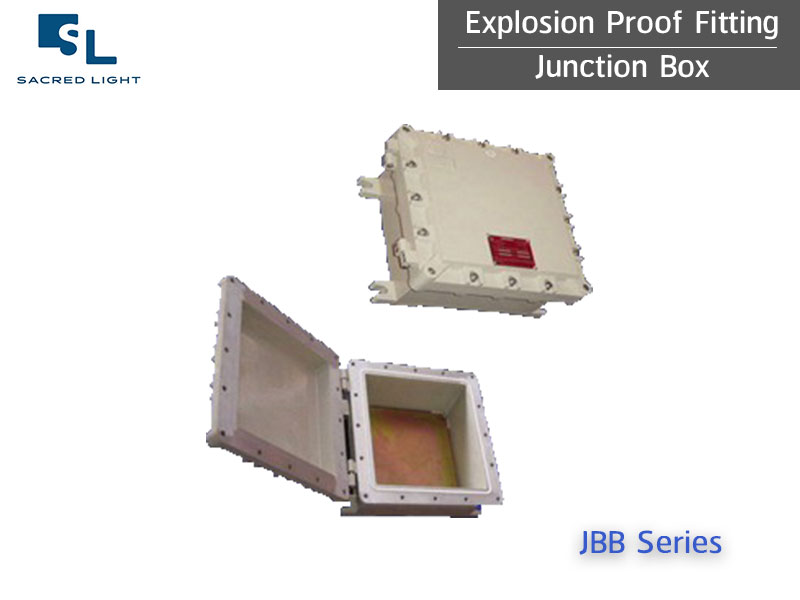

อุปกรณ์กันระเบิด ประเภท ตู้ไฟกันระเบิด JBB Series
(Explosion Proof Fittings | Junction Box)



                 ตามมาตรฐานของอเมริกา (National Electrical Code :NEC ) การติดตั้งอุปกรณ์ไฟฟ้าและการเดินท่อร้อยสายไฟในพื้นที่อันตราย กำหนดให้การเดินท่อร้อยสายไฟในพื้นที่อันตรายประเภทที่ 1 อุปกรณ์ไฟฟ้าจะต้องเป็นชนิดทนการระเบิด และสามารถป้องกันการเกิดประกายไฟได้ และการเดินท่อร้อยสายไฟจากพื้นที่ไม่อันตรายหรือพื้นที่อันตรายประเภทที่ 1 แบบที่ 2 เข้าสู่พื้นที่อันตรายประเภทที่ 1 แบบที่ 1 ต้องมีการใส่ Sealing Fitting และใส่สาร Compound ในระบบท่อร้อยสายไฟและสายเคเบิลเพื่อป้องกันการผ่านของก๊าซ ไอระเหยของสารเคมีและเปลวไฟจากส่วนใดส่วนหนึ่งไปยังส่วนอื่นผ่านทางท่อร้อยสายไฟ





อุปกรณ์กันระเบิด ประเภท ตู้ไฟกันระเบิด JBB Series
ของ SL มีมาตรฐาน ATEX IECEX รองรับ และยังได้การรับรองอุปกรณ์ไฟฟ้าในบริเวณอันตรายจากกรมธุรกิจพลังงานอีกด้วย





ลักษณะการใช้งานอุปกรณ์กันระเบิด ประเภท ตู้ไฟกันระเบิด JBB Series (Applications)

  • JBB Junction Box หรือ อุปกรณ์กันระเบิด อุปกรณ์กันระเบิด ประเภท ตู้ไฟกันระเบิด ถูกออกแบบมาให้เหมาะสำหรับการใช้งานในพื้นที่อันตรายที่มีก๊าซไวไฟ ฝุ่นละออง หรือเส้นใยลอยอยู่
  • ให้ช่องเปิดสำหรับก๊อก ตัวประกบ หรือ pull box
  • เพื่อปิดขั้วมิเตอร์ รีเลย์ หรืออุปกรณ์ไฟฟ้าอื่นๆ



ลักษณะการใช้งานอุปกรณ์กันระเบิด ประเภท ตู้ไฟกันระเบิด JBB Series



ข้อมูลจำเพาะของอุปกรณ์กันระเบิด ประเภท ตู้ไฟกันระเบิด JBB Series (Product Specifications )

Specification and Technical data
Body and cover Marine grade copper-free aluminum alloy with epoxy-polyester powder coated , RAL7032 (GREY)
Sealing gasket Silicone - 40°C to + 175°C
Explosion Protection Ex d IIB T5/T6
Conforming to Standards IEC 60079-0/1 or UL 60079-1
Marking for test Ex II2G
Degree of Protection IP66 acc. To IEC 60529
Ambient Temp. (Ta) -20°C to + 40°C temp. class T6
-20°C to + 55°C temp. class T5
Protection class for UL. Class I, Division 1or 2 Group. C,D / Class II, Division 1 or 2 Groups. E,F,G / Class III

ขนาดของสินค้าอุปกรณ์กันระเบิด ประเภท ตู้ไฟกันระเบิด JBB Series (Dimension)



ขนาดของสินค้าอุปกรณ์กันระเบิด ประเภท ตู้ไฟกันระเบิด JBB Series







Cat.,No.      Outside box Dimensions (mm.)       Inside box Dimensions (mm.)  Mounting Lugs Dimension (mm.) Maximum Conduit Size   NPT (inch)
   A B C D E F G H I
JBB 333  89 89 85 73 73 76 - - - 3/4"
JBB 354 87 133 109 80 122 82 65 155 7.5 3/4"
JBB 4105 106 252 126 87 234 97 70 275 7.5 1
JBB 4125 106 320 125 90 305 119 70 343 7.5 1
JBB 584 141 196 103 93 137 89 140 130 13 1
JBB 685 157 209 143 93 143 122 145 140 16 1.1/4
JBB 6103 157 254 85 93 187 65 145 190 16 1.1/4
JBB 6145 157 360 132 85 287 101 160 270 16 1
JBB 886 211 211 165 140 140 141 200 130 16 1.1/4
JBB 8106 222 254 145 137 187 122 200 170 16 1.1/4
JBB 8126 205 313 145 144 242 115 230 215 16 1.1/4
JBB 9146 228 363 148 150 275 145 230 250 16 1.1/4
JBB 9167 245 410 180 167 319 148 250 300 16 2.1/2
JBB 9187 230 457 190 140 366 164 220 315 16 2.1/2
JBB 10207 254 508 222 159 412 184 250 375 16 2.1/2
JBB 12126 314 314 168 234 234 147 225 230 16 1.1/4
JBB 13219 332 535 245 249 449 207 330 395 16 3
JBB 151510 381 381 265 288 288 224 235 380 16 4
JBB 16209 405 507 230 319 419 187 410 395 16 3
JBB 162610 405 660 258 305 558 219 400 510 16 4
JBB 162910 405 725 260 305 625 219 420 575 16 4
JBB 18189 457 457 222 353 353 180 275 445 16 4
JBB 20209 556 556 230 420 420 190 360 490 16 3
JBB 20249 500 664 220 409 509 179 485 475 16 3
JBB 202414 500 664 360 409 509 320 485 475 16 4
JBB 203210 508 810 260 405 720 201 510 605 16 4
JBB 203611 519 924 302 420 820 252 530 775 16 4
JBB 252511 645 645 280 550 550 252 505 630 16 4
JBB 284411 700 1100 285 610 1010 252 700 400 16 4
