โคมรุ่นเดียวติดตั้งได้ 3 แบบ ใช้เป็นฟลัดไลท์ ไฮเบย์ หรือไฟถนนในพื้นที่อันตราย

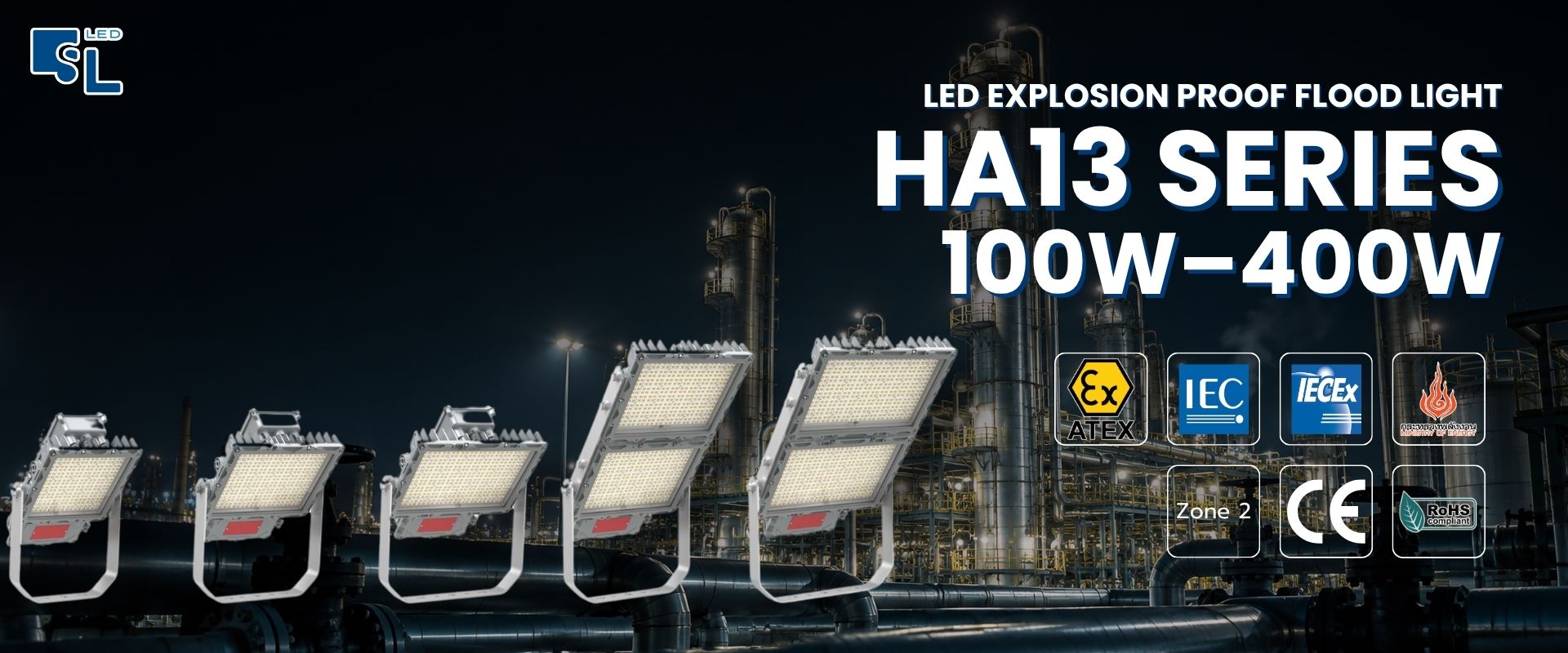

HA13 Series เป็นโคมไฟฟลัดไลท์กันระเบิด LED มี 5 ขนาดตั้งแต่ 100W ถึง 400W ให้แสง 15,500 ถึง 67,200 ลูเมน ประสิทธิภาพ 160 lm/W รับรองมาตรฐาน ATEX และ IECEx แบบ Ex ec สำหรับก๊าซ Zone 2 และ Ex tb สำหรับฝุ่น Zone 21/22 ตัวเรือนอลูมิเนียมปลอดทองแดงทนกัดกร่อนระดับ C4 หน้ากระจกนิรภัย IP66 / IK08 ป้องกันไฟกระชาก 10kV อายุการใช้งานมากกว่า 100,000 ชั่วโมง รับประกัน 5 ปี
HA13 ใช้วิธีป้องกันแบบ Ex ec (Increased Safety) ระดับ Gc สำหรับก๊าซกลุ่ม IIC คลาสอุณหภูมิ T4 และ Ex tb ระดับ Db สำหรับฝุ่นกลุ่ม IIIC พื้นที่ที่จัดโซนแล้วเป็น Zone 2 คือพื้นที่ที่ไม่คาดว่าจะมีก๊าซไวไฟในการทำงานปกติ การเลือกโคมที่รับรองระดับ Gc ตรงกับโซนเป็นไปตามมาตรฐาน โดยไม่ต้องใช้โคมระดับ Zone 1 ทุกจุด ส่วนพื้นที่ Zone 1 ให้เลือกรุ่นที่รับรองระดับ Gb เช่น HA04 Series

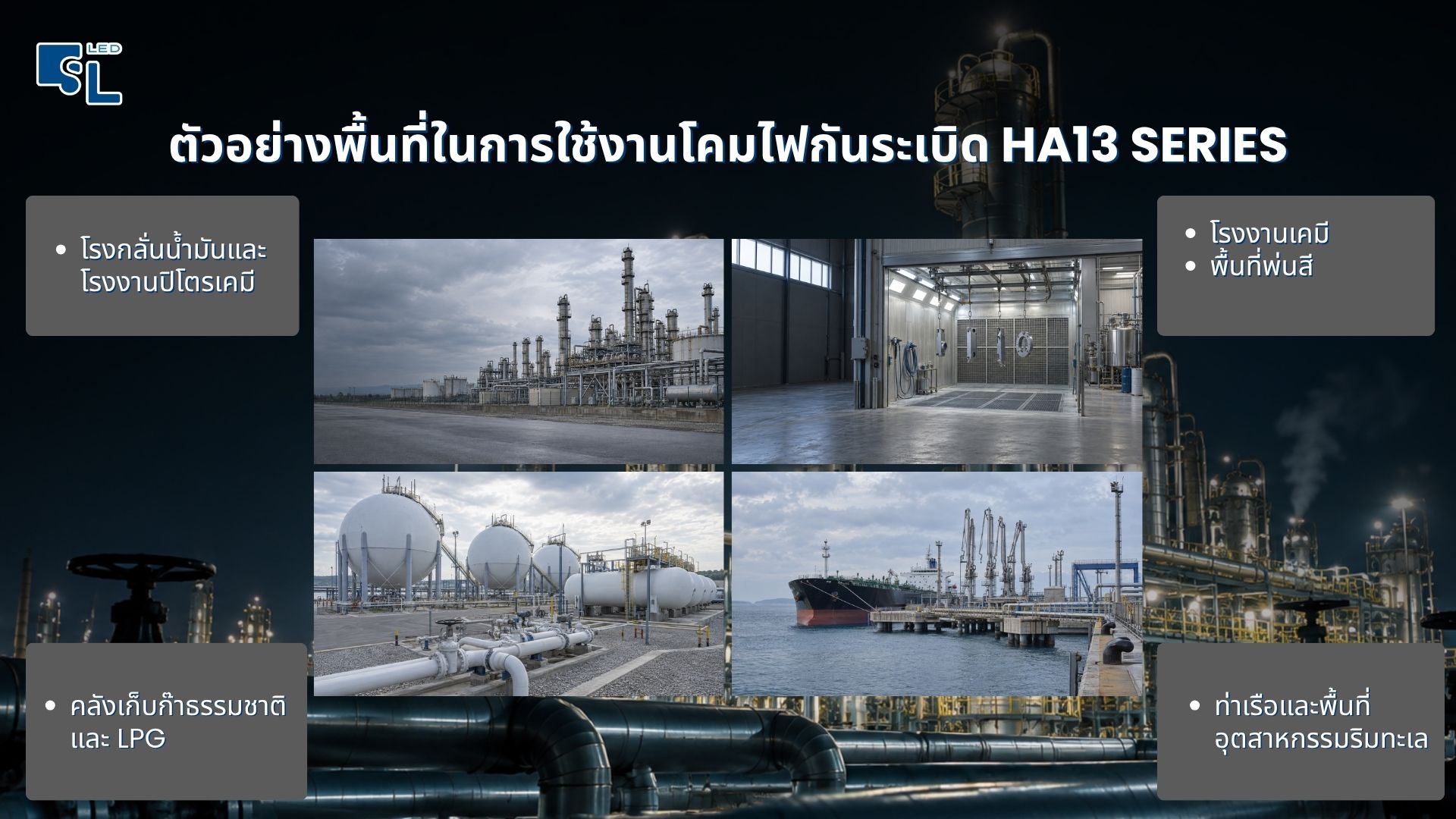

โรงกลั่นหรือโรงงานเคมีหนึ่งแห่งมักต้องใช้ทั้งโคมแขวนในอาคาร โคมส่องพื้นที่ลานถัง และโคมไฟถนนภายในโรงงาน HA13 เปลี่ยนรูปแบบติดตั้งได้ด้วยขายึด 3 แบบ ใช้ตัวโคม ไดรเวอร์ และอะไหล่ชุดเดียวกันทั้งโครงการ ช่วยลดจำนวนรุ่นที่ต้องเก็บสต็อกและลดขั้นตอนตรวจเอกสารรับรองหลายรุ่น

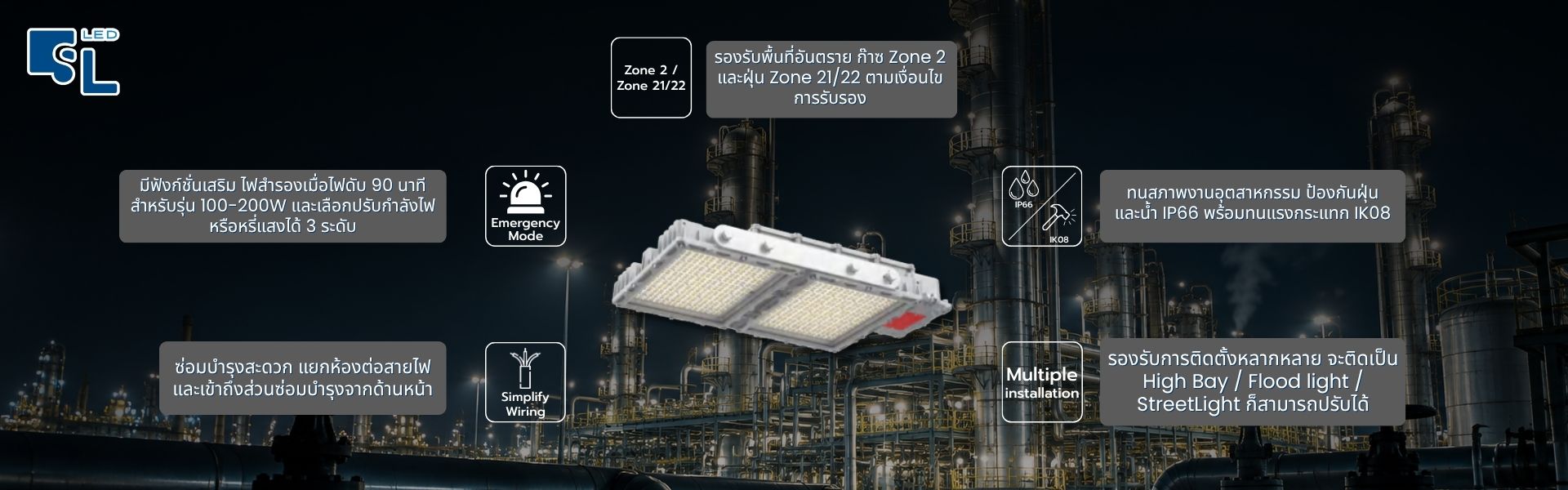

ตัวโคมแยกห้องต่อสายไฟออกจากส่วนแสง เข้าถึงจุดต่อสายและชิ้นส่วนซ่อมบำรุงได้จากด้านหน้า มีช่องร้อยสาย 2 ช่อง เลือกขนาดเกลียวได้ทั้ง 1/2" NPT, 3/4" NPT, M20x1.5 และ M25x1.5 ให้ตรงกับระบบท่อร้อยสายเดิมของโรงงาน
ตรวจเครื่องหมาย Ex ให้ตรงกับโซนพื้นที่ก่อนสั่งซื้อทุกครั้ง ขอสำเนา Certificate แนบเอกสารโครงการได้จากทีมงาน
หมายเหตุ: รุ่นที่มีไฟสำรองฉุกเฉินใช้เครื่องหมาย Ex ec nC IIC T4 Gc และ Ex tb IIIC T100°C Db ทำงานที่อุณหภูมิ 0°C ถึง +55°C (รุ่น 200W ถึง +50°C) ขอ Certificate ฉบับเต็มได้ทาง LINE
เลือกจากโซนพื้นที่ก่อน แล้วค่อยเลือกกำลังไฟตามความสูงติดตั้ง
หมายเหตุ: ใช้ได้เฉพาะจุดที่จัดโซนเป็น Zone 2, 21 หรือ 22 แล้วเท่านั้น จุดที่เป็น Zone 1 ต้องใช้โคมที่รับรองระดับ Gb

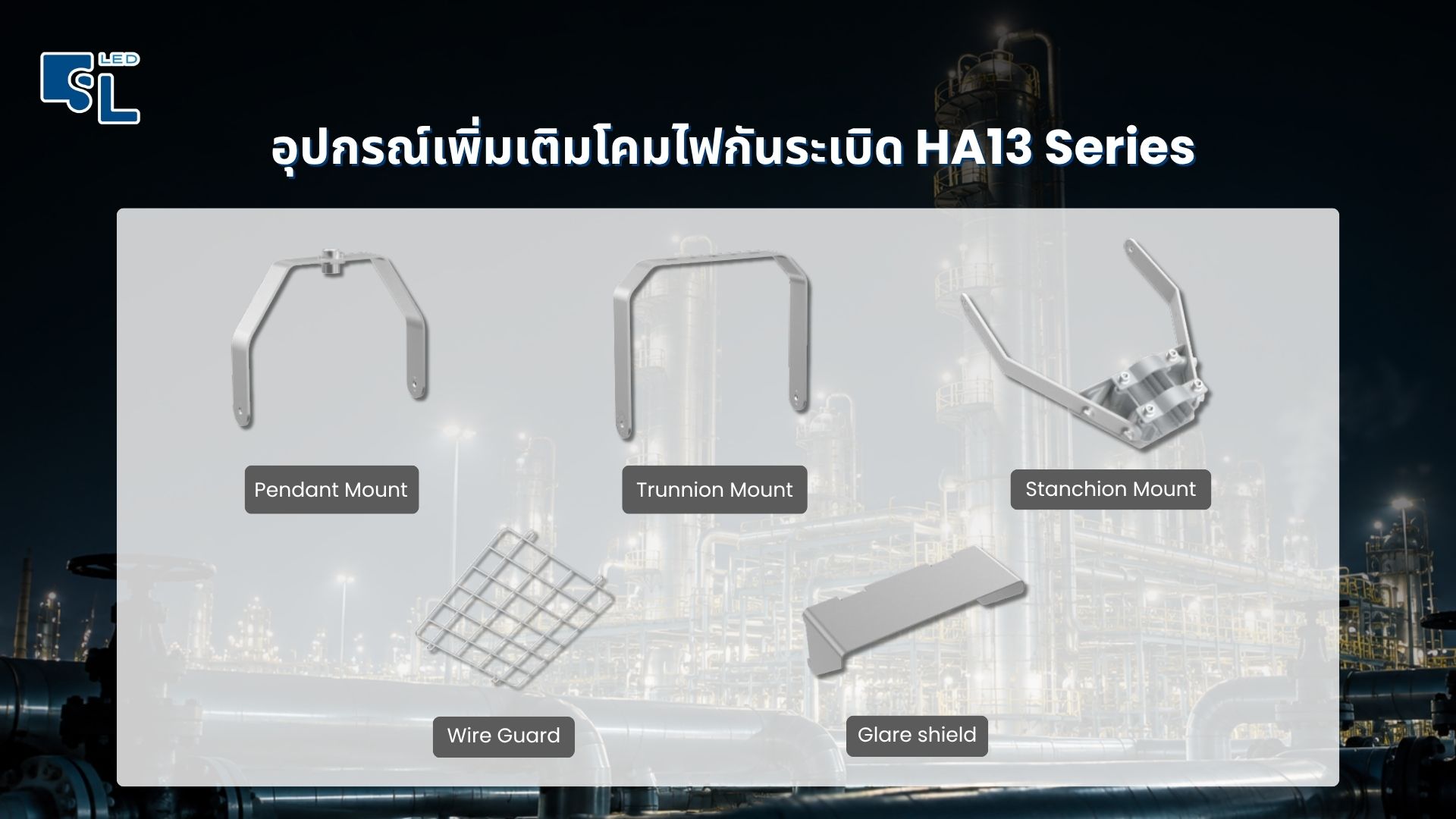

Pendant Mount แขวนจากท่อเพดานใช้เป็นไฮเบย์ในอาคาร · Trunnion Mount ขายึดปรับมุมก้มเงยใช้เป็นฟลัดไลท์ส่องพื้นที่ · Stanchion Mount สวมปลายเสาใช้เป็นไฟถนนหรือไฟลานโรงงาน เลือกแบบขายึดตอนสั่งซื้อผ่านรหัสรุ่น (P / T / S)
ตะแกรงครอบกันกระแทก (Wire Guard) สแตนเลส SUS304 · แผ่นบังแสงจ้า (Glare Shield) อลูมิเนียม AL5052 · ขายึดทั้ง 3 แบบวัสดุ SUS304 หรือ SPCC · สลิงกันตก (Safety Rope) SUS304
| รายละเอียด | HA13-100-U | HA13-150-U | HA13-200-U | HA13-300-U | HA13-400-U |
| Watt | 100W | 150W | 200W | 300W | 400W |
| Luminous Flux | 15,500-16,800 lm | 23,200-25,200 lm | 31,000-33,600 lm | 46,500-50,400 lm | 62,000-67,200 lm |
| Operating Temp. | -40 ถึง +65°C | -40 ถึง +60°C | -40 ถึง +56°C | ||
| Dimension (AxBxC) มม. | 398x290x141 | 398x342x141 | 398x393x141 | 667x369x149 | 667x393x141 |
| Net Weight | 9.34 kg | 10.2 kg | 11.06 kg | 17.1 kg | 18.48 kg |
| ไฟสำรองฉุกเฉิน (ตัวเลือก) | 12W 90 นาที / 6W 3 ชั่วโมง | ไม่มี | |||
| Ex-mark for Gas | II 3G Ex ec IIC T4 Gc / II 3G Ex ec mc IIC T4 Gc | ||||
| Ex-mark for Dust | II 2D Ex tb IIIC T100°C/T110°C Db | ||||
| Classification | Zone 2 / Zone 21 / Zone 22 | ||||
| Input Voltage | 120-277V / 50-60Hz | ||||
| Light Efficiency / CCT | 160 lm/W / 5000K | ||||
| Beam Angle | 60° / 120°x80° / 70°x125° Tilt55° / 70°x146° Tilt50° | ||||
| CRI / Power Factor / THD | Ra70 / >0.95 / <20% | ||||
| Surge Protection | 10kV | ||||
| IP / IK / Corrosion | IP66 / IK08 / C4 | ||||
| Life Time | >100,000 ชั่วโมง | ||||
| Material | Aluminium / Tempered Glass | ||||
| Mounting | Pendant / Trunnion / Stanchion | ||||
| Conduit Entries | 2 ช่อง: 1/2" NPT / 3/4" NPT / M25x1.5 / M20x1.5 | ||||
| Optional | Wire Guard / Battery Back-up / 0-10V / 1-10V / DALI / Adjustable Power | ||||
| Warranty | 5 ปี (แบตเตอรี่ฉุกเฉิน 3 ปี) | ||||
หมายเหตุ: ค่าลูเมนเปลี่ยนตามเลนส์ที่เลือก น้ำหนักเป็นค่าของรุ่นไม่มีไฟสำรองพร้อมขายึดแบบ Trunnion

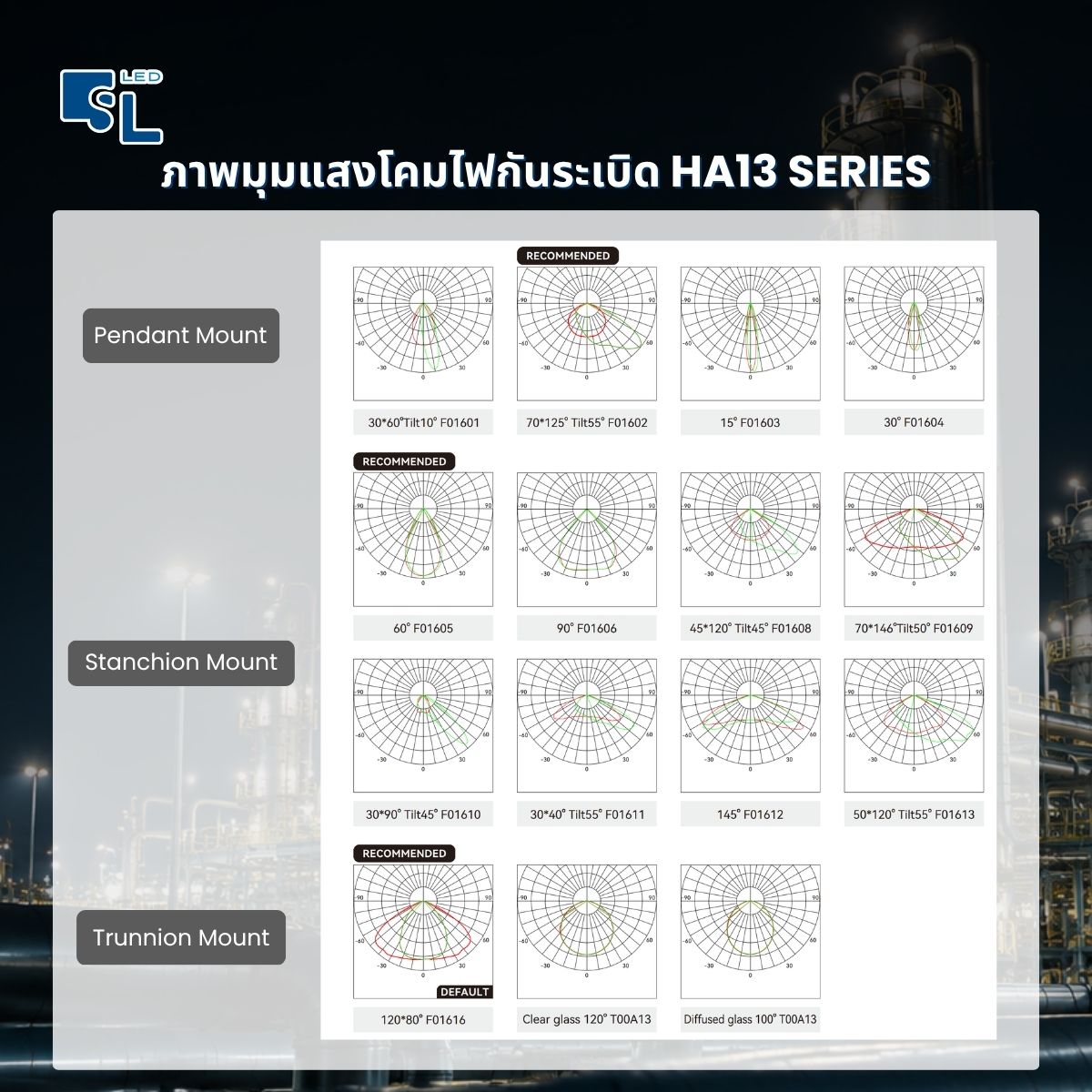

มาตรฐานมี 4 แบบ เลือกตามลักษณะพื้นที่และความสูงติดตั้ง และสั่งเลนส์แบบอื่นเพิ่มได้ เช่น 15°, 30°, 90°, 145° หรือกระจกฝ้า 100°
แจ้ง โซนพื้นที่ ความสูงติดตั้ง รูปแบบขายึด และจำนวนจุด
ทีมวิศวกร SacredLight สรุปรุ่น วัตต์ และเลนส์ให้ตรงหน้างาน พร้อม Certificate ATEX / IECEx และ Datasheet
เขียนโดยทีมวิศวกร SacredLight · ประสบการณ์ออกแบบระบบไฟฟ้ากว่า 10 ปี
ขอใบเสนอราคา (LINE) อ่านคู่มือ ATEX / IECExใช้ไม่ได้ HA13 รับรองระดับ Gc สำหรับก๊าซ Zone 2 และระดับ Db สำหรับฝุ่น Zone 21/22 พื้นที่ Zone 1 ต้องใช้โคมระดับ Gb เช่น HA04 Series ที่รองรับ Zone 1 และ Zone 2
ได้ เลือกขายึดตอนสั่งซื้อ Pendant สำหรับแขวนเป็นไฮเบย์ Trunnion สำหรับฟลัดไลท์ และ Stanchion สำหรับติดบนเสาเป็นไฟถนน โดยตัวโคมและมาตรฐานรับรองเป็นชุดเดียวกัน
เป็นตัวเลือกสำหรับรุ่น 100W-200W ใช้แบตเตอรี่ Ni-Cd เมื่อไฟดับให้แสง 2,500 ลูเมนนาน 90 นาที (12W) หรือ 1,200 ลูเมนนาน 3 ชั่วโมง (6W) ชาร์จเต็มใน 24 ชั่วโมง รับประกันแบตเตอรี่ 3 ปี
ได้ทั้งสองแบบเป็นตัวเลือก ปรับกำลังไฟ 3 ระดับ 100% / 75% / 50% ด้วย DIP switch เช่น รุ่น 400W ตั้งเป็น 300W หรือ 200W ได้ หรือเลือกหรี่แสงผ่าน 0-10V, 1-10V และ DALI
รุ่นมาตรฐานไม่รวม Cable Gland ต้องสั่งแยกให้ตรงขนาดเกลียวและประเภทการป้องกันของพื้นที่ ทีมงานช่วยเลือกให้พร้อมใบเสนอราคาได้
เนื้อหาในหน้านี้จัดทำโดยทีมวิศวกรของ SacredLight ผู้ออกแบบและจัดหาระบบไฟส่องสว่างสำหรับพื้นที่อันตรายมากกว่า 10 ปี ข้อมูลสเปคอ้างอิงจากเอกสารผลิตภัณฑ์ HA13 Series และเอกสารรับรอง ATEX / IECEx ฉบับล่าสุดของผู้ผลิต
